Шестерня правої півосі Xingtai D-36mm Z-15/24 AMG

Шестерня правої півосі Xingtai D-36mm Z-15/24 AMG передає обертання в механізмі приводу півосі. Стан зубців і точність посадки впливають на роботу зачеплення: спрацьована шестерня може спричиняти удари, збільшувати люфт і пошкоджувати зубці парної деталі. Щоб підібрати заміну, потрібно порівняти будову та розміри знятої шестерні, а не обмежуватися назвою техніки.

Будова та позначення

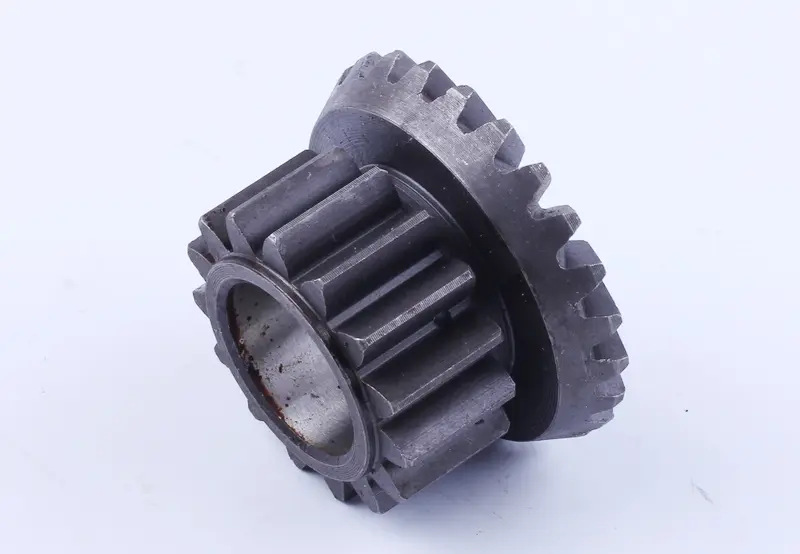

Деталь має два зубчасті вінці різного діаметра й центральний наскрізний отвір. Вінці розташовані поруч на спільній осі, причому один ширший за інший. Позначення Z-15/24 означає 15 і 24 зубці. Перевіряти потрібно обидва вінці: однакова кількість зубців на одному з них ще не підтверджує відповідність усієї шестерні.

Позначення D-36mm вказує на діаметр 36 мм. Його звіряють із розмірами знятої деталі та схемою механізму, а посадковий отвір перевіряють окремо. Також порівнюють загальну довжину, ширину кожного вінця, відстані між торцями й форму переходів. Відмінність цих параметрів може завадити складанню або змістити зубчасті вінці відносно деталей, з якими вони мають працювати.

Ознаки спрацювання

Посилення шуму під час руху, стукіт зі зміною навантаження та збільшений люфт у приводі — причини перевірити передачу. На зубцях шукають відколи, тріщини, глибокі раковини, задири та помітне спрацювання профілю. Самого шуму недостатньо для висновку про несправність шестерні: схожі прояви можуть давати опори півосі та інші деталі, тому після розбирання перевіряють усе зачеплення.

Як підібрати заміну

Насамперед переконуються, що потрібна шестерня саме правої півосі. Далі звіряють кількість, профіль і напрямок зубців, розміри отвору, виступи та торцеві поверхні. Стару деталь варто виміряти в кількох місцях, оскільки спрацьована посадка може спотворювати результат. Каталог конкретної машини допоможе розрізнити близькі за формою шестерні з іншою посадкою або іншим розташуванням вінців.

Заміна та перевірка механізму

Перед розбиранням фіксують положення шестерні й послідовність встановлення втулок, шайб та фіксаторів, якщо вони є в конструкції. Нову деталь порівнюють зі знятою до початку складання. Посадкові поверхні очищають і оглядають на наявність задирів та пошкоджень. Під час монтажу не допускають перекосу, а зусилля прикладають до передбаченої для цього поверхні. Удари по зубцях або спроба притягнути невідповідну шестерню кріпленням можуть зіпсувати деталь.

Разом із шестернею оглядають парну шестерню, опори півосі та деталі фіксації. Пошкодження зубців у парі чи надмірний люфт опор здатні швидко спричинити повторне спрацювання. Втулки, підшипники, ущільнення та фіксатори, що втратили придатність, замінюють за результатами огляду. Під час складання відновлюють передбачене для механізму змащення, а зазори перевіряють за документацією машини.

Після монтажу перевіряють, чи обертається механізм плавно, без заїдання, і виконують пробний запуск із невеликим навантаженням. Стукіт, тугий хід або швидка поява металевих частинок у мастилі потребують повторної перевірки. Робота з неправильним зачепленням перевантажує окремі ділянки зубців, прискорює зношування та може призвести до їх поломки.
