Шестерня постійного зачеплення проміжного вала КПП Z-8/51 DongFeng AMG

Шестерня постійного зачеплення проміжного вала КПП Z-8/51 DongFeng AMG передає обертання всередині коробки передач. Її зубці постійно взаємодіють із зубцями парної шестерні, а потрібну передачу вмикають інші деталі механізму перемикання. Стан зубчастої пари та посадки на валу впливає на рівномірність передавання навантаження, шум і появу ударів у трансмісії.

Будова та ознаки зношення

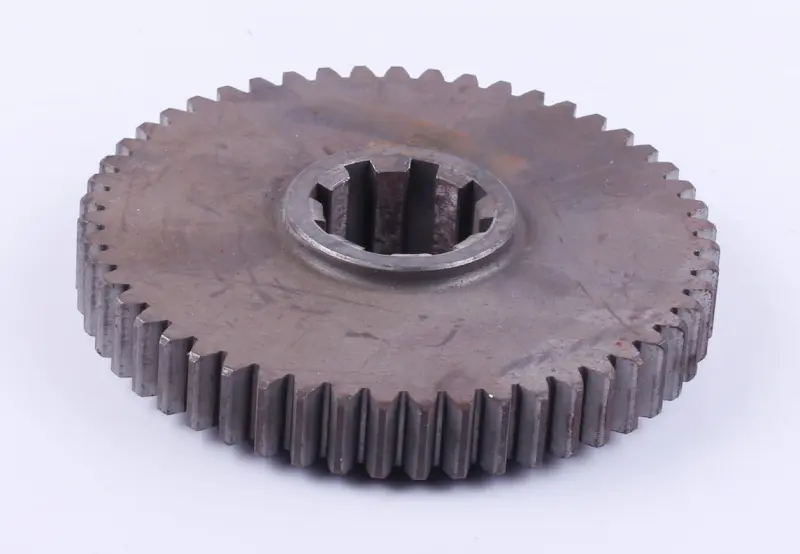

Шестерня має зовнішній вінець із прямими зубцями, центральний отвір із внутрішніми шліцами та виступну маточину. Зубчастий вінець працює з парною шестернею, а через шліци крутний момент передається між деталлю та проміжним валом. Тому під час добору перевіряють і зачеплення, і посадку: однаковий зовнішній діаметр ще не означає, що деталі взаємозамінні.

Посилення гулу, стукіт під навантаженням або металеві частинки в мастилі є приводом оглянути коробку. Подібні прояви бувають і через несправні підшипники, тож стан шестерні оцінюють після розбирання. На зубцях шукають відколи, тріщини, викришування та нерівномірне спрацювання. У шліцьовому отворі перевіряють бічні поверхні й кромки, а на маточині та торцях — сліди перекосу або тертя об сусідні деталі.

Як підібрати шестерню

Позначення Z-8/51 звіряйте з каталогом своєї коробки передач та зі знятою шестернею. Самої назви DongFeng недостатньо для вибору: потрібно враховувати конкретну конструкцію КПП. У деталей зі схожими обрисами можуть відрізнятися посадковий отвір, товщина та розташування вінця відносно опорних поверхонь.

• Порахуйте зовнішні зубці й внутрішні шліци, порівняйте їхній профіль зі знятою деталлю.
• Зіставте зовнішній діаметр, ширину зубчастого вінця, загальну товщину та розміри отвору.
• Перевірте висоту й розташування маточини, форму торців і поверхонь, що спираються на сусідні деталі.
• Звірте місце шестерні на валу та спосіб її фіксації зі схемою конкретної КПП.

Знята шестерня допомагає порівняти конструкцію, але спрацьовані поверхні можуть спотворювати результати вимірювання. Розбитий отвір не варто брати за еталон посадки. Для уточнення використовують неушкоджені ділянки та документацію коробки. Невідповідний профіль зубців або неправильне осьове положення порушують контакт у зачепленні, спричиняють шум і прискорене зношення пари.

Заміна та перевірка суміжних деталей

Коробку розбирають у послідовності, передбаченій для її конструкції. Під час зняття шестерні фіксують орієнтацію маточини та порядок встановлення втулок, шайб і кріпильних деталей. Посадкові поверхні очищають, перевіряють шліци на задирки й пошкодження. Якщо шестерня не сідає на вал, з’ясовують причину опору; удари по зубцях можуть пошкодити вінець.

Разом із шестернею оглядають парну шестерню, шліци проміжного вала, підшипники та деталі осьової фіксації. Зношені опори змінюють положення вала, а пошкоджені зубці парної деталі швидко псують нову шестерню. Несправні суміжні частини також замінюють. Після складання перевіряють обертання без заїдань, правильність зачеплення та осьовий зазор відповідно до вимог КПП. До навантаження коробки забезпечують змащення, передбачене її виробником.
