Шестерня півосі ведуча Jinma 404 AMG

Ведуча шестерня півосі Jinma 404 AMG передає крутний момент у приводі півосі. Зовнішній зубчастий вінець зачіплюється з парною шестернею, а внутрішні шліци з’єднують деталь із валом. Від точності цих двох з’єднань залежить робота передачі: люфт на шліцах спричиняє удари, а неправильне прилягання зубців прискорює їх спрацювання.

Будова та ознаки зношення

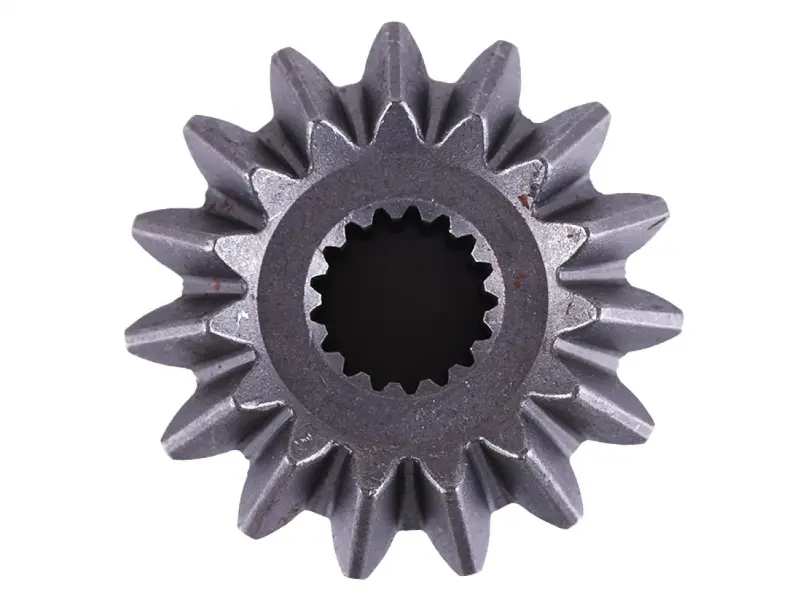

Деталь має конічний зубчастий вінець і центральний отвір із внутрішніми шліцами. Для такої шестерні суттєві форма зубців, висота вінця та взаємне розташування посадкових і упорних поверхонь. Однаковий зовнішній діаметр ще не означає, що дві деталі взаємозамінні. Навіть якщо шестерня надягається на вал, відмінності її геометрії можуть порушити зачеплення.

Перевірити передачу варто, коли під навантаженням посилюється шум, під час зміни напрямку обертання з’являється стукіт або зростає люфт. На знятій шестерні шукають відколи, тріщини біля основи зубців, раковини та помітні сходинки на поверхнях контакту. У шліцьовому отворі оглядають бічні грані: зминання й виробіток послаблюють з’єднання з валом. Самого шуму недостатньо, щоб визначити несправну деталь, адже його можуть спричиняти також зношені опори або парна шестерня.

Як підібрати заміну

• Порахуйте зовнішні зубці та зіставте їхній профіль, напрямок і форму конічного вінця.
• Перевірте кількість і профіль внутрішніх шліців, посадковий діаметр та глибину отвору.
• Порівняйте загальну висоту, зовнішній діаметр, розміри торців і розташування упорних поверхонь.
• Звірте спосіб утримання шестерні в механізмі та її положення щодо парної деталі.

Основою для порівняння слугують знята шестерня та каталог конкретного механізму. Вимірювання виконують на ділянках, які зберегли форму: спрацьовані зубці або розбиті шліци вже мають відхилення від початкових розмірів. Коли стара деталь зруйнована, додатково перевіряють вал, парний вінець і посадкові місця. Невідповідність шліців заважає складанню, а помилка у висоті чи геометрії зубців може спричинити затискання або надмірний зазор у передачі.

На що звернути увагу під час заміни

Розбираючи з’єднання, зберігають порядок упорних шайб, втулок і регулювальних деталей, якщо вони є в конструкції. Із посадкових поверхонь прибирають бруд та частинки зношення. До встановлення перевіряють стан шліців вала й зубців парної шестерні: пошкоджене спряження швидко зіпсує нову деталь. Також оглядають доступні підшипники та ущільнення цього з’єднання. Заміна лише шестерні не усуне перекосу, якщо його причина — люфт в опорах.

Під час монтажу не допускають перекосу та не б’ють по зубцях. Якщо деталь не сідає на місце, перевіряють суміщення шліців і наявність задирок; спосіб установлення та потрібне зусилля визначають за інструкцією механізму. Після складання контролюють фіксацію, плавність обертання, бічний зазор і пляму контакту відповідно до вимог виробника техніки. Забруднене мастило, недостатнє змащування та помилки регулювання здатні знову пошкодити зубці. Тому до навантаження відновлюють належне змащування й перевіряють, чи немає заклинювання під час обертання.
