Шестерня підвищеної/пониженої передачі рухома Z-36/20 Jinma 404 AMG

Рухома шестерня підвищеної/пониженої передачі Z-36/20 для Jinma 404 бере участь у виборі діапазону трансмісії та передає обертання через увімкнене зачеплення. Понижений діапазон потрібен для повільного руху під час тягових робіт, підвищений — для руху з більшою швидкістю. Стан зубців і шліцьової посадки впливає на повноту вмикання та роботу передачі під навантаженням.

Будова шестерні

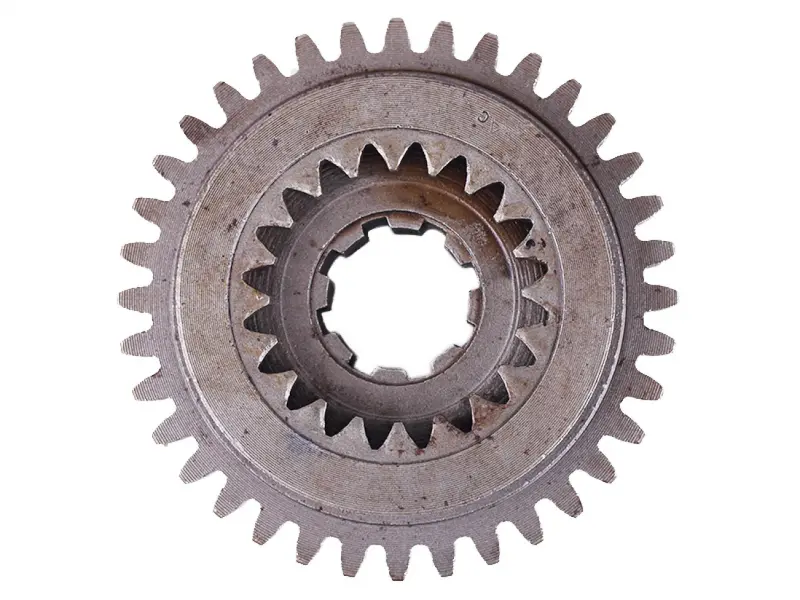

Деталь має два концентричні зубчасті вінці та центральний отвір зі шліцами. Позначення Z-36/20 означає кількість зубців вінців: 36 і 20. Через шліцьове з’єднання шестерня передає обертання й може переміщуватися вздовж вала під час перемикання. Відповідність профілю шліців, справні зубці та хід без перекосу потрібні для правильного зачеплення. Позначення AMG збережено в назві деталі.

Ознаки зношення

Шестерню перевіряють, коли діапазон вмикається з хрускотом, перемикання потребує надмірного зусилля, з’являється шум під навантаженням або передача самовільно вимикається. Схожі прояви можуть спричиняти несправності механізму перемикання, тож рішення про заміну приймають після огляду. Тріщини, відколи, викришування поверхні зубців, значне зменшення їхньої товщини та розбиті шліци свідчать про пошкодження деталі.

Зношення прискорюють неповне вмикання, ударні навантаження, недостатнє змащування й люфт в опорах валів. Заміна самої шестерні не усуває цих причин. Огляньте також зубці, з якими вона працює в парі: пошкоджена сполучена деталь може швидко зіпсувати новий вінець. Нерівномірні сліди контакту по ширині зубця допомагають виявити перекіс або неправильне осьове положення.

Як перевірити відповідність

Порівняйте обидва вінці зі знятою шестернею: звірте кількість зубців, діаметри, ширину та розташування відносно торців. Окремо перевірте кількість і профіль шліців, загальну ширину деталі, форму виступів та поверхонь, що контактують із механізмом перемикання. Однакова кількість зубців ще не означає однакову посадку. Відмінність в осьовому розташуванні вінця може залишити зубці в неповному зачепленні.

Посадку оцінюють разом зі станом вала. Якщо старі шліци розбиті, є сліди заїдання або однобічне зношення, перевірте сполучені поверхні й опори вала. Вимірювання лише по зношеній ділянці може дати хибний орієнтир для підбору. Розміри варто звіряти з неушкодженими поверхнями та документацією трансмісії, а не компенсувати невідповідність підточуванням зубців чи шліців.

Заміна та перевірка

Під час розбирання позначають орієнтацію шестерні та зберігають послідовність втулок, шайб і стопорних деталей. Перед складанням прибирають забруднення та продукти зношення, оглядають вал, сполучені зубчасті вінці, вилку перемикання й фіксатори. Супутні деталі з пошкодженнями замінюють за результатами перевірки. Шестерню ставлять у належному положенні та змащують відповідно до вимог трансмісії; насаджування ударами може пошкодити посадку.

До закриття корпусу перевіряють повний хід шестерні, надійність вмикання та відсутність заклинювання, прокручуючи механізм вручну на зупиненій техніці. Після складання початкову перевірку проводять без навантаження. Неправильно підібрана посадка або неповне зачеплення спричиняють шум, зношення торців зубців і повторну поломку. Якщо переміщення туге або діапазон не утримується, причину усувають до початку роботи.
