Шестерня підвищеної/пониженої передачі КПП Z-16/20/43 Jinma 184/200/204/240/244 AMG

Шестерня підвищеної/пониженої передачі КПП Z-16/20/43 призначена для Jinma 184/200/204/240/244. Вона працює в механізмі вибору діапазону коробки передач. Понижений діапазон використовують для повільного руху під навантаженням, підвищений — коли умови дозволяють рухатися швидше. Справне зачеплення шестерні із суміжними деталями потрібне для передавання обертання та утримання ввімкненого діапазону. Позначення товару — AMG.

Будова та ознаки зношення

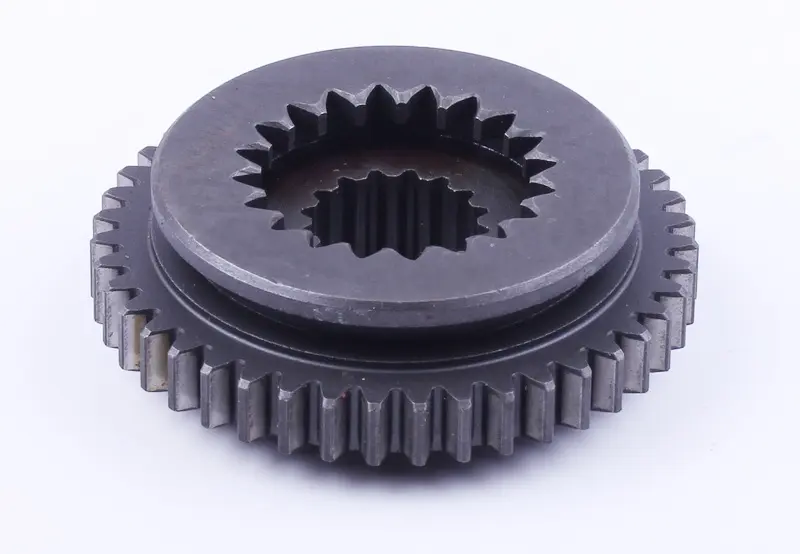

Шестерня має зовнішній зубчастий вінець, центральний отвір із внутрішніми шліцами, внутрішній зубчастий вінець більшого діаметра та кільцеву проточку на окружності. Для правильної роботи мають збігатися не лише зовнішні зубці, а й внутрішнє з’єднання, висота уступів і розташування проточки. Різниця в цих місцях впливає на посадку та взаємодію з іншими деталями коробки.

Приводом перевірити шестерню є хрускіт під час перемикання діапазонів, незвичний шум під навантаженням, важке вмикання або самовільне вимикання передачі. Ці прояви не вказують лише на одну деталь: остаточний висновок роблять після розбирання й огляду механізму перемикання. На самій шестерні шукають відколи, тріщини, викришування робочих поверхонь зубців, заокруглення кромок зачеплення, пошкоджені шліци та значне спрацювання проточки. Ударне вмикання, недостатнє змащення й перекіс суміжних деталей прискорюють зношення.

Як перевірити відповідність

Зіставте позначення Z-16/20/43 зі знятою шестернею, порахуйте зубці кожного вінця та порівняйте профіль внутрішніх шліців. Виміряйте зовнішні діаметри, загальну висоту, глибину внутрішніх посадок, ширину й положення кільцевої проточки. Для вимірювань очистьте стару деталь і вибирайте поверхні, які найменше спрацьовані. Послідовність чисел у позначенні не замінює окремої перевірки вінців і посадок.

Також звірте виконання КПП та розташування шестерні відносно сусідніх деталей. Якщо на знятій шестерні бракує зубців або вона розкололася, допоможуть каталог саме цієї коробки й розміри вцілілих посадочних поверхонь. Зовнішньої схожості для підбору недостатньо. Невідповідні шліци заважають встановленню, а відмінна висота чи зміщення вінця можуть спричинити неповне зачеплення. Тоді навантаження зосереджується на краях зубців, виникають удари та швидке спрацювання.

Особливості заміни

Роботи проводять із зупиненим двигуном, унеможлививши випадковий запуск. Під час розбирання запам’ятовують або фіксують орієнтацію шестерні та порядок шайб, втулок і стопорних деталей. Поруч перевіряють зубці, з якими вона зчіплюється, шліци вала, вилку перемикання та опори вала. Пошкодження цих деталей можуть залишити люфт або перекіс навіть після заміни шестерні. Уламки та частинки зношення прибирають із місця складання.

Шестерню ставлять у штатному положенні, застосовуючи передбачене для КПП мастило. Якщо вона не сідає на місце, перевіряють суміщення шліців і наявність задирок, а не забивають її ударами по зубцях. Після складання контролюють вільне обертання, повне вмикання обох діапазонів і чіткість фіксації. Спочатку роботу перевіряють без робочого навантаження, далі навантажують трансмісію поступово та стежать, чи немає стороннього шуму й самовільного вимикання.
