Шестерня підвищеної/пониженої передачі Z-11/22 DongFeng 240/244 AMG

Шестерня підвищеної/пониженої передачі Z-11/22 призначена для механізму вибору діапазону трансмісії DongFeng 240/244. Вона бере участь у передаванні обертання після ввімкнення підвищеного або пониженого діапазону. Справні зубці забезпечують належне зачеплення під навантаженням, тоді як відколи й значне спрацювання порушують роботу передачі. Заміну проводять у разі пошкодження зубців, посадки або поверхонь, що взаємодіють із механізмом перемикання.

Будова шестерні

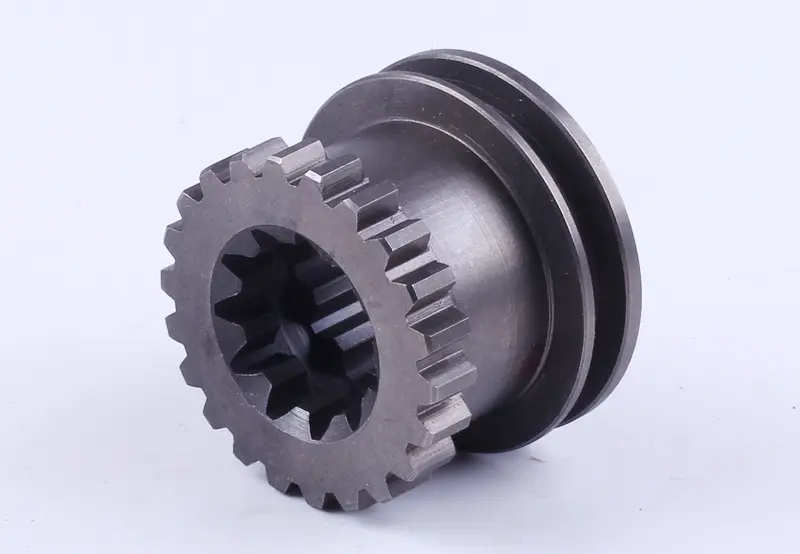

Деталь має зовнішній зубчастий вінець, внутрішні шліци та кільцевий паз між виступними буртиками. Під час добору враховують кожну з цих ділянок. Зовнішні зубці мають відповідати сполученій деталі, шліци — посадці на валу, а паз — механізму перемикання. Позначення Z-11/22 вказує на кількість зубців 11 і 22. Самого збігу цих чисел замало: значення мають також профіль зубців і розташування вінців.

Ознаки зношення

Хрускіт під час перемикання діапазону, утруднене ввімкнення, самовільне вимкнення та сторонній шум під навантаженням — приводи перевірити зачеплення. Такі симптоми можуть виникати через несправність шестерні, вилки чи інших деталей перемикання, тому висновок роблять після огляду. На знятій шестерні перевіряють, чи немає тріщин, відколів, викришування поверхонь зубців і помітного заокруглення їхніх країв.

Окремої уваги потребують внутрішні шліци та бічні стінки кільцевого паза. Спрацьовані шліци збільшують люфт на валу, а зношення паза разом із вилкою може перешкоджати повному ввімкненню. Ударні навантаження, перемикання за неповного роз'єднання приводу, недостатнє змащення та перекіс через зношені опори прискорюють пошкодження. Усунення причини несправності допомагає уникнути повторного руйнування після заміни.

Як перевірити відповідність

Порівняйте нову й зняту деталі за кількістю та профілем зовнішніх зубців, числом і формою внутрішніх шліців, загальною довжиною та зовнішніми діаметрами. Виміряйте ширину вінця, перевірте глибину посадки й положення маточини. Зіставте ширину кільцевого паза та його відстань від торців: ці параметри впливають на взаємодію з механізмом перемикання.

Зверніть увагу на розташування шестерні відносно сусідніх деталей і фіксаторів. Подібна форма не замінює вимірювань. Завелика довжина або зміщений паз можуть обмежити хід механізму, а невідповідні шліци — завадити правильній посадці. Часткове зачеплення перевантажує краї зубців, спричиняє удари й прискорює спрацювання обох деталей пари.

Заміна та перевірка

До розбирання двигун зупиняють, а техніку надійно фіксують від руху. Порядок розташування втулок, шайб і стопорних деталей зберігають для правильного складання. Разом із шестернею оглядають зубці сполученої деталі, шліци вала, вилку перемикання та опори валів. За наявності пошкоджень визначають, які деталі потрібно замінити разом. Уламки й продукти зношення прибирають із корпусу, посадкові поверхні очищають.

Під час монтажу дотримуються попередньої орієнтації шестерні та не б'ють по зубцях чи буртиках. Якщо деталь не стає на місце передбаченим способом, перевіряють сумісність і стан посадки, а не застосовують надмірне зусилля. Після складання перевіряють хід механізму, повне ввімкнення та утримання діапазону. Змащення й регулювання виконують за настановою до трансмісії. Початкову перевірку проводять без навантаження, контролюючи плавність роботи та відсутність сторонніх звуків.
