Шестерня підвищеної/пониженої передачі Jinma 200/204/240/244 AMG

Шестерня підвищеної/пониженої передачі Jinma 200/204/240/244 AMG працює в механізмі вибору діапазону трансмісії. Через зубчасте зачеплення вона бере участь у передаванні обертання на підвищеному або пониженому діапазоні. Справні зубці та точна посадка забезпечують передавання навантаження без ударів, перекосу й зайвого люфту. Шестерню замінюють у разі пошкодження зубчастих вінців або зношення посадкового отвору, щоб подальша робота не руйнувала спряжені деталі.

Будова та причини заміни

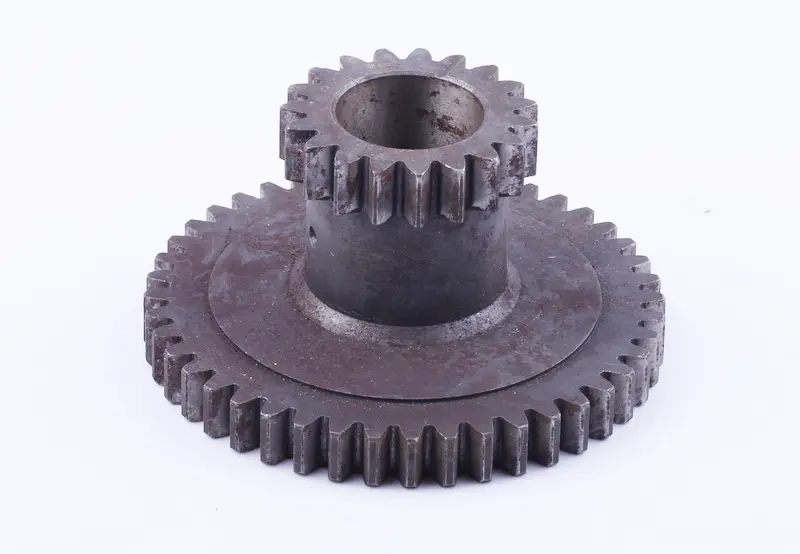

Деталь має два зовнішні зубчасті вінці різного діаметра на спільній осі. Великий нижній і менший верхній вінці розділені видовженою циліндричною частиною, у центрі проходить отвір. Зубці прямі. Для встановлення потрібен збіг усієї геометрії шестерні: навіть за однакового великого вінця відмінність у висоті або положенні малого може порушити зачеплення чи завадити складанню механізму.

Посилений гул на одному з діапазонів, стукіт під навантаженням і металеві частинки в оливі — приводи оглянути передачу. Самого звуку недостатньо для висновку про стан шестерні, адже шуміти можуть і підшипники. Після розбирання шукають відколи, тріщини, викришування поверхонь зубців, нерівномірне спрацювання та сліди тертя на торцях. Посадковий отвір перевіряють на задири й виробіток: порушена посадка спричиняє люфт і зміщує контакт між зубцями.

Як перевірити відповідність

Порахуйте зубці обох вінців і порівняйте їхні зовнішні діаметри та ширину зі знятою шестернею. Виміряйте загальну висоту, відстань між вінцями, діаметр центрального отвору та перевірте його профіль. Зіставте торці, уступи, отвори й інші установочні елементи, якщо вони є на старій деталі. Назва моделі допомагає визначити призначення, проте правильну посадку перевіряють за поверхнями, що задають положення шестерні на валу та розташування вінців відносно сусідніх деталей.

Для вимірювань використовуйте також ділянки, які зберегли початкову форму: значний виробіток може спотворити результат. Під час підрахунку зубців враховуйте місця відламаних зубців. Невідповідна кількість зубців, ширина чи відстань між вінцями загрожує неправильним зачепленням, контактом із сусідніми деталями або неможливістю скласти передачу. Намагатися виправити невідповідність ударами чи сточуванням зубців не можна.

Що врахувати під час встановлення

Розбираючи механізм, зафіксуйте послідовність дистанційних втулок, шайб і стопорних деталей, якщо вони передбачені конструкцією. Очистьте посадкове місце, огляньте вал, шестерні, з якими працюють обидва вінці, та найближчі підшипники. Пошкоджені зубці спряженої шестерні швидко зіпсують нову, а люфт опори заважатиме правильному зачепленню. Сусідні деталі замінюють за результатами огляду; причину попереднього пошкодження потрібно усунути до складання.

Монтуйте шестерню за порядком, установленим у керівництві до конкретної трансмісії, зі штатною фіксацією та належними регулюваннями. Після складання перевірте вільне обертання, відсутність зачіпання й роботу механізму вибору діапазону на зупиненій техніці. Перед запуском відновіть змащення відповідно до вимог трансмісії. Першу перевірку виконуйте без робочого навантаження. Стукіт, заклинювання або утруднене перемикання означають, що роботу слід припинити та знову перевірити правильність складання.
