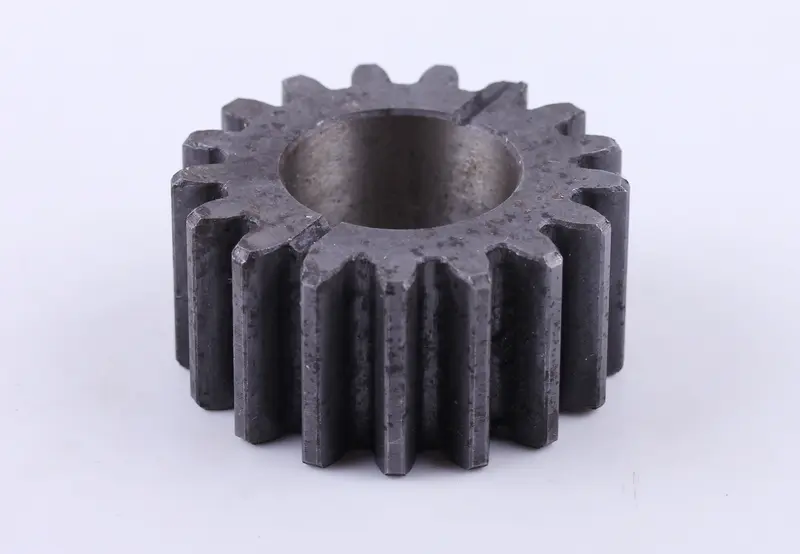

Шестерня планетарної передачі DongFeng 240/244 H-23mm Z-17 Ø24 AMG

Шестерня планетарної передачі DongFeng 240/244 потрібна для заміни зношеної або пошкодженої деталі зубчастого механізму. Через зачеплення вона передає зусилля іншим шестерням. Від стану зубців і посадки залежать плавність обертання, рівень шуму та розподіл навантаження в передачі. Завдання ремонту — відновити правильне зачеплення, щоб нова деталь не працювала з перевантаженням.

Будова та позначення

Шестерня має зовнішні прямі зубці та центральний наскрізний отвір. Z-17 означає 17 зубців, H-23mm — висоту 23 мм. У назві також збережено позначення Ø24 та AMG. Кількість зубців потрібно звіряти разом із формою їхнього профілю: збіг зовнішнього діаметра ще не означає, що шестерні правильно працюватимуть у парі.

Як перевірити відповідність

Зіставте деталь зі знятою шестернею та каталогом саме вашої техніки. Перевірте кількість і форму зубців, загальну висоту, зовнішній діаметр, діаметр центрального отвору та форму торців. Посадка також має значення: надмірний зазор допускає перекіс, а занадто щільне сполучення може перешкоджати обертанню та правильному складанню механізму.

Врахуйте місце шестерні в передачі та спосіб її фіксації. Ширина зубчастого вінця має відповідати місцю встановлення, щоб зачеплення відбувалося на передбаченій ширині. Не обмежуйте вимірювання ділянками зі значним зносом: виробіток в отворі й на торцях змінює розміри старої деталі. Якщо вона сильно пошкоджена, звіряйте посадочні розміри з ремонтною документацією, а не відтворюйте зношену посадку.

Ознаки зношення

Підставами для заміни є відколи й тріщини зубців, глибокі раковини на поверхнях зачеплення, помітний виробіток профілю, задири в отворі та пошкоджені торці. Гул, стукіт або ривки під навантаженням вказують на потребу оглянути передачу, проте не доводять несправність саме цієї шестерні. Такі прояви можливі й через зношені опори або порушення взаємного положення деталей.

Під час розбирання перевірте зубці сусідніх шестерень, опорні поверхні та фіксатори. Пошкоджена шестерня в парі прискорює зношення нової, а несправна опора залишає перекіс навіть після заміни зубчастої деталі. Якщо конструкція містить втулки, підшипники чи упорні шайби, оцініть їхній стан і замініть деталі з неприпустимим зносом. Разом із наслідками потрібно усунути причину пошкодження.

На що зважати під час монтажу

Перш ніж знімати шестерню, позначте її положення та запам’ятайте порядок встановлення шайб і фіксаторів. Приберіть забруднення та уламки зубців із місця монтажу, перевірте посадочні поверхні. Встановлюйте деталь із передбаченим мастилом, дотримуючись порядку складання передачі. Не бийте по зубцях і не стягуйте кріпленням деталі, які не стають на місце без примусу.

Після складання перевірте плавність обертання та зазори відповідно до ремонтної документації. Заїдання, надмірний люфт або нерівномірний опір потребують повторної перевірки посадки й зачеплення до роботи під навантаженням. Невідповідність профілю зубців, висоти чи посадочного розміру може спричинити шум, нагрівання та пошкодження сусідніх деталей, навіть якщо шестерню вдалося змонтувати.
