Шестерня переднього моста коса Z-15 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Коса шестерня переднього моста Z-15 призначена для ремонту зубчастої передачі тракторів Foton 244, ДТЗ 244, Jinma 244/264. Вона передає обертання та навантаження в механізмі переднього моста через зачеплення з парною шестернею. Позначення Z-15 означає 15 зубців. Для заміни потрібно зіставити не лише їхню кількість, а й посадку деталі та геометрію зубчастої пари.

Будова та ознаки зношення

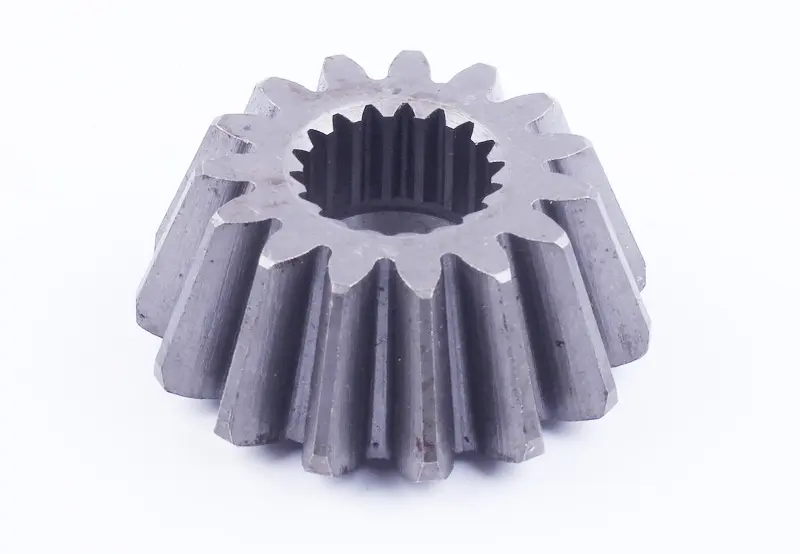

Шестерня має зубчастий вінець, що звужується, і центральний отвір із внутрішніми шліцами. Зовнішні зубці працюють із парною шестернею, а шліци передають обертання між деталлю та її посадкою. Це різні ділянки сполучення, тому кожну перевіряють окремо. Навіть за відповідної форми вінця невідповідність шліців завадить правильно встановити шестерню.

Деталь замінюють у разі відколів зубців, тріщин, викришування контактних поверхонь, значного спрацювання профілю або пошкодження шліців. Про проблеми в передачі можуть свідчити гул, стукіт під час зміни навантаження та збільшений люфт. Самого звуку недостатньо для висновку: подібні симптоми спричиняють також зношені підшипники чи порушене регулювання зачеплення. Остаточно стан шестерні визначають після розбирання й очищення.

Як перевірити відповідність

Порахуйте зовнішні зубці та порівняйте форму вінця зі знятою деталлю. Далі звірте кількість і профіль внутрішніх шліців, діаметр отвору, загальну висоту, зовнішні діаметри та розташування торцевих опорних поверхонь. Для косої шестерні має збігатися також напрямок і форма зубців. Орієнтуйтеся на вимірювання та посадки: загальної подібності деталей недостатньо для правильного підбору.

Зверніть увагу на місце шестерні в розібраному механізмі та спосіб її фіксації. Збережіть послідовність шайб, втулок і регулювальних деталей, якщо вони є в конструкції моста. Назва моделі трактора звужує вибір, проте виконання самої передачі також потребує звіряння. Невідповідний профіль шліців перешкоджає посадці, а інша геометрія зубців порушує контакт у зачепленні, спричиняє шум і прискорює спрацювання пари.

Що врахувати під час заміни

Після розбирання огляньте парну шестерню, шліцьову посадку, підшипники та деталі кріплення. Відколи чи глибокий знос на сусідньому вінці не зникнуть після встановлення однієї нової деталі. Пошкоджена шестерня продовжить навантажувати нові зубці неправильно, тому обидві частини зубчастої пари оцінюють разом. Супутні зношені деталі замінюють за результатами огляду.

Очистьте місце встановлення від продуктів зношення та залишків забрудненого мастила. Встановлюйте шестерню в передбаченому положенні, без перекосу й ударів по зубцях. Якщо вона не сідає належним чином, не стягуйте з'єднання кріпленням із надмірним зусиллям і не підганяйте шліци шліфуванням. Послідовність складання, осьове положення та зачеплення регулюють за ремонтною документацією конкретного моста.

Після закріплення перевірте плавність обертання, відсутність заклинювання та контакт зубців за процедурою виробника. Відновіть змащення відповідно до вимог моста. Першу перевірку виконуйте без різкого навантаження. Стукіт, тугий хід або незвичне нагрівання є підставою зупинити механізм і перевірити складання. Регулювання має забезпечувати правильну роботу відповідних деталей, а не компенсувати помилку підбору.
