Шестерня масляного насоса двигуна СF3B24T AMG

Шестерня масляного насоса двигуна СF3B24T AMG передає обертання в приводі насоса. Справне зачеплення потрібне для роботи насоса, який подає оливу до деталей двигуна, що труться. Шестерню замінюють під час ремонту привода, коли пошкоджені зубці або зношене посадкове місце. Нова деталь має правильно сісти на вал і працювати в парі з відповідною шестернею. Самої схожості за зовнішнім діаметром для цього недостатньо.

Будова та причини заміни

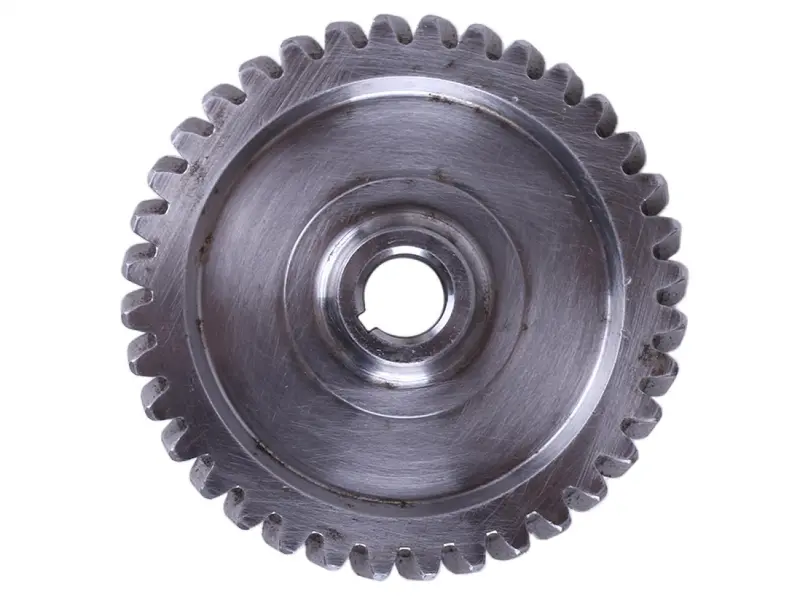

Деталь має зовнішній зубчастий вінець, заглиблену бічну поверхню та виступ у центральній частині. У посадковому отворі є паз. Під час порівняння враховують розташування вінця відносно центральної частини: зубці повинні входити в зачеплення з парною деталлю без зміщення по ширині. Геометрія посадки тут так само суттєва, як і стан самого вінця.

Шестерню варто замінити за наявності тріщин, відколів зубців, викришування їхніх контактних поверхонь або вираженого нерівномірного зносу. Перевіряють також отвір і паз: розбите з'єднання не забезпечує належної передачі обертання, навіть якщо зубці ще цілі. Незвичний шум у приводі чи падіння тиску оливи є приводом для діагностики. Ці ознаки можуть мати різні причини, тому висновок про заміну роблять після огляду шестерні та перевірки насоса.

Як перевірити відповідність

Зіставте зі знятою деталлю кількість зубців, зовнішній діаметр, ширину вінця та загальну товщину. Окремо звірте діаметр отвору, ширину й глибину паза, висоту центрального виступу та бічне заглиблення. Зверніть увагу на профіль зубців і розміщення поверхонь, якими шестерня спирається на сусідні деталі. Неправильне зачеплення може створювати надмірний опір обертанню або зайвий зазор з ударами по зубцях.

Коли стара шестерня має значні пошкодження, додатковими орієнтирами є вал, парна шестерня та документація двигуна. Вимірювання розбитого отвору чи зламаного зубця не варто приймати за розміри справної деталі. Огляньте поверхню вала, зубці парного вінця та частину з'єднання, яка входить у паз. Якщо вони зношені, нова шестерня також працюватиме з порушенням посадки або зачеплення. Пошкоджені сполучені деталі потрібно відновити чи замінити відповідно до їхнього стану.

Монтаж і контроль роботи

Заміну виконують на зупиненому двигуні після охолодження, унеможлививши випадковий запуск. Перш ніж знімати шестерню, зафіксуйте її орієнтацію та порядок розміщення кріплення, шайб і втулок, якщо вони є в конструкції. Приберіть забруднення й уламки з місця встановлення. Перевірте насос на заклинювання: якщо причина надмірного навантаження залишиться, зубці привода можуть знову пошкодитися.

Під час складання сумістіть паз із відповідною частиною з'єднання та дотримуйтеся передбаченого положення шестерні. Не бийте по вінцю й не намагайтеся усунути тугу посадку затягуванням кріплення. Порядок фіксації та момент затягування беруть із керівництва двигуна. Після монтажу перевірте, чи немає перекосу та заїдання, способом, доступним для цієї конструкції. Під час першого запуску стежте за тиском оливи штатним засобом контролю та за звуком привода. Якщо тиск не з'являється або чути сторонній шум, зупиніть двигун і перевірте складання.
