Шестерня лівої півосі D-33 Z-14 Xingtai 120 AMG

Шестерня лівої півосі D-33 Z-14 призначена для Xingtai 120. Вона передає обертання до лівої півосі через зубчасте зачеплення. Заміна потрібна, коли пошкодження зубців або посадкових поверхонь заважають правильному сполученню деталей. Позначення Z-14 означає 14 зубців. Коди D-33 та AMG залишені в назві для ідентифікації деталі.

Будова та ознаки зношення

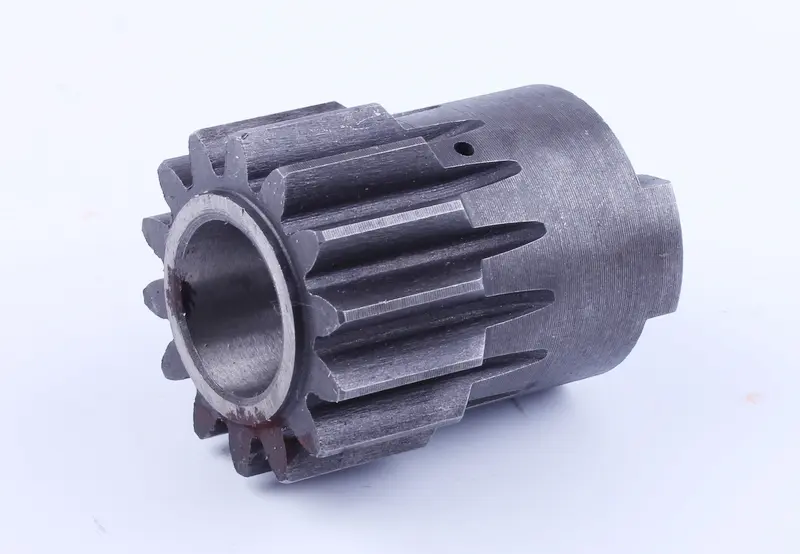

Шестерня має зовнішній вінець із прямими зубцями, центральний отвір і видовжену циліндричну частину. У корпусі є невеликий бічний отвір. Така деталь потребує точного зіставлення зі знятим зразком: значення мають довжина, форма торців і переходів, а також розташування отворів. Самої схожості зубчастого вінця недостатньо для правильного вибору.

Стукіт під час зміни навантаження, сторонній шум і збільшений люфт у передачі — приводи оглянути зачеплення. Причиною можуть бути й сусідні деталі, тому шестерню перевіряють разом із ними. Шукайте відколи, тріщини, викришування та помітне спрацювання бічних поверхонь зубців. Окремо перевірте посадку на задири й розбиті ділянки. Якщо зношена сполучена поверхня півосі, заміна лише шестерні не усуне люфт.

Як підібрати заміну

Спершу звірте сторону встановлення та основні розміри старої деталі. Однакова кількість зубців ще не означає однакового зачеплення: їхній крок, профіль і ширина також мають збігатися. Форму краще порівнювати на неушкоджених ділянках, адже стерті краї вже не відтворюють початкову геометрію. D-33 використовуйте для зіставлення позначень, а фактичні посадкові розміри перевіряйте вимірюванням.

• Перерахуйте зубці, порівняйте їхній напрямок, профіль і ширину вінця.
• Звірте діаметр центрального отвору, зовнішній діаметр та загальну довжину.
• Порівняйте циліндричну частину, уступи, торці й положення бічного отвору.
• Перевірте сполучення з піввіссю та відповідність штатному способу фіксації.

Помилка в довжині може завадити правильному розміщенню шестерні, а невідповідний профіль зубців — спричинити нерівномірний контакт. Не варто оцінювати придатність лише за тим, що деталь вдалося надягнути на посадкову поверхню: після складання вона повинна правильно взаємодіяти з парною шестернею.

На що зважати під час заміни

Розбираючи механізм, зафіксуйте орієнтацію шестерні та порядок розташування прилеглих деталей. Приберіть бруд і продукти зношення з посадкових поверхонь. Огляньте зубці парної шестерні, опори півосі та наявні фіксатори. Пошкоджена парна деталь може швидко зіпсувати нові зубці, а зношені опори — порушити зачеплення. Ущільнення та стопорні деталі перевіряють і замінюють, якщо їхній стан цього потребує.

Дотримуйтеся порядку складання й вимог механізму до посадки, регулювання та змащення. Не бийте по зубцях і не намагайтеся компенсувати невідповідність розмірів силовим затягуванням кріплень. Після встановлення перевірте надійність фіксації та плавність обертання без заклинювання. Пробну роботу починають без різкого навантаження. Якщо з’явився стукіт або обертання стало тугим, перевірте складання та зачеплення, перш ніж продовжувати експлуатацію.
