Шестерня лівої півосі D-33 Z-13 Xingtai 120 AMG

Шестерня лівої півосі D-33 Z-13 для Xingtai 120 передає обертання та крутний момент у приводі півосі. Її встановлюють замість деталі зі зношеними зубцями, пошкодженим посадковим місцем або порушеним зачепленням. Позначення Z-13 означає 13 зубців. D-33 та AMG залишаються частиною назви деталі; для точного підбору звіряють розміри знятої шестерні, форму посадки та розташування зубчастої частини.

Будова шестерні

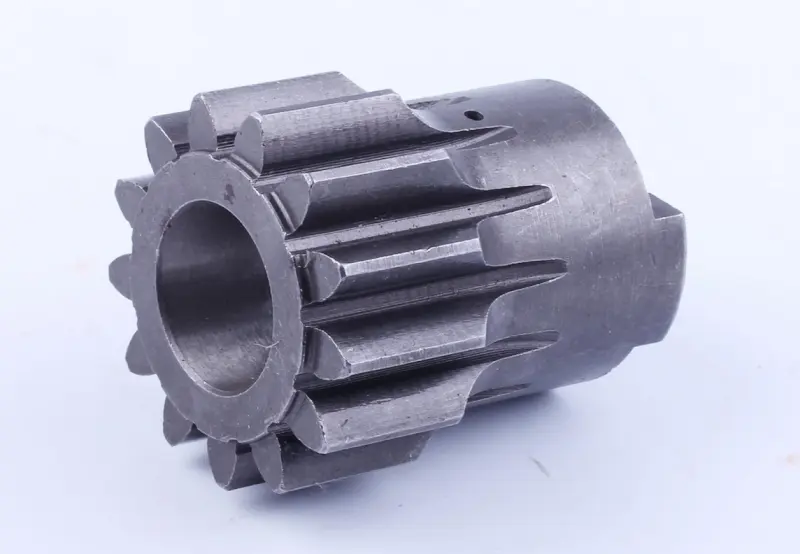

Деталь має зовнішні прямі зубці, центральний отвір і подовжену циліндричну частину корпусу. Під час порівняння враховують геометрію всього корпусу, а не лише зубчастого вінця. Однакова кількість зубців ще не означає, що шестерня стане на місце та правильно працюватиме в парі. Зусилля передається через бічні поверхні зубців, тому відколи, викришування й значне спрацювання цих поверхонь порушують рівномірність передавання навантаження.

Ознаки зношення

Стукіт при зміні навантаження, збільшений люфт, ривки та сторонній шум у приводі є приводом перевірити з'єднання. Причина може бути не лише в шестерні: після розбирання оглядають її зубці, посадкову поверхню та сполучену деталь. Тріщини, зламані зубці, глибокі задири й деформація вказують на потребу заміни. Якщо залишити поруч зношену шестерню, з якою працює нова, шум може не зникнути, а нові зубці швидко отримають нерівномірне спрацювання.

Як підібрати заміну

• Перевірте, що потрібна саме шестерня лівої півосі: схожа деталь з іншого боку не обов'язково має таку саму посадку.
• Зіставте кількість і профіль зубців, ширину зубчастого вінця та його зовнішній діаметр.
• Виміряйте центральний отвір і звірте форму з'єднання з піввіссю.
• Порівняйте загальну довжину, розміщення уступів, торців та елементів фіксації відносно зубчастої частини.

Для вимірювання зняту шестерню очищають від мастила й бруду. Сильне зношення змінює розміри посадки, тож варто перевірити і поверхню, з якою вона з'єднується. Помилка у профілі зубців спричиняє неправильний контакт у зачепленні навіть за однакової їх кількості. Невідповідна довжина корпусу або інше розташування уступу можуть завадити фіксації та отриманню потрібних зазорів.

На що зважати під час заміни

Розбираючи з'єднання, зберігають послідовність кріплень, шайб та інших знятих деталей. Посадкові поверхні очищають від забруднень і металевих частинок. Разом із шестернею оглядають піввісь, парну шестерню та прилеглі опори; пошкоджені ущільнення і зношені деталі фіксації замінюють за результатами перевірки. Під час встановлення дотримуються передбаченої орієнтації. Якщо деталь не сідає на місце, не слід забивати її ударами по зубцях або стягувати з'єднання кріпленням.

Після складання перевіряють фіксацію, зазори та плавність обертання за порядком обслуговування техніки, відновлюють змащення відповідно до вимог механізму. Заїдання, надмірний опір чи стукіт потребують повторної перевірки до прикладання навантаження. Точне прилягання посадкових поверхонь і справна парна шестерня допомагають уникнути перекосу, ударів у зачепленні та передчасного пошкодження зубців.
