Шестерня КПП Z-6/35 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Шестерня КПП Z-6/35 для Xingtai 24B, Shifeng 244, Taishan 24 призначена для ремонту коробки перемикання передач. Вона передає обертання між валами завдяки зачепленню із суміжною шестернею. Від стану зубців і посадки залежать рівномірність передавання навантаження та рівень шуму під час роботи коробки.

Будова та ознаки зношення

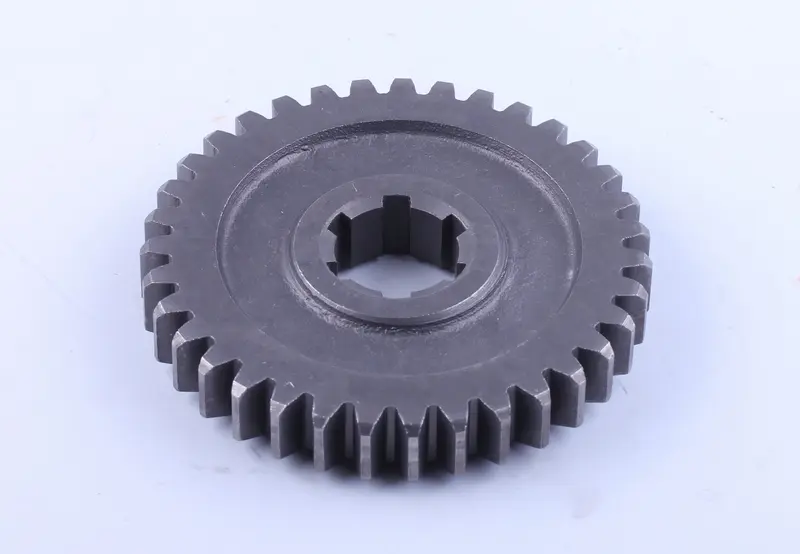

Шестерня має зовнішній вінець із прямими зубцями, центральний отвір із внутрішніми виступами й пазами та кільцевий виступ навколо отвору. Для правильного підбору потрібно врахувати як геометрію вінця, так і профіль посадки. Однаковий зовнішній діаметр ще не означає, що деталь стане на вал і правильно взаємодіятиме із сусідньою шестернею.

Причинами заміни є відколи або тріщини зубців, викришування поверхонь зачеплення, значне спрацювання профілю та пошкодження посадкового отвору. Наростання гулу, стукіт під час зміни навантаження або металеві частинки в мастилі дають привід оглянути коробку. Проте такі прояви можуть бути пов’язані й із підшипниками, тому рішення про заміну приймають після перевірки самої деталі.

Недостатнє змащення, забруднення мастила, перевантаження та порушення положення валів прискорюють руйнування зубців. Під час ремонту варто з’ясувати причину пошкодження, інакше нова шестерня працюватиме в тих самих несприятливих умовах. Окремої уваги потребує парний вінець: відколи й нерівномірне спрацювання його зубців можуть спричинити швидке пошкодження встановленої деталі.

Як підібрати заміну

Зіставте позначення Z-6/35 із потрібною деталлю та порівняйте її зі знятою шестернею. Перевірте кількість зовнішніх зубців, їхній крок і профіль, діаметр вінця, його ширину та загальну товщину деталі. Для центрального отвору звірте діаметр, кількість і форму внутрішніх виступів та пазів. Навіть невелика відмінність профілю може завадити правильному встановленню.

Огляньте обидва торці, порівняйте висоту кільцевих виступів і розташування вінця відносно посадки. Від цих особливостей залежить положення шестерні на валу та відстань до сусідніх деталей. За наявності каталогу коробки перевірте її місце на схемі саме цієї КПП. Сильно зношена поверхня не дає надійного розміру для порівняння: у такому разі вимірювання звіряють із ремонтною документацією.

На що зважати під час встановлення

Розбираючи коробку, зафіксуйте, яким боком стояла шестерня, а також послідовність шайб, втулок і фіксаторів, якщо вони передбачені конструкцією. Перевірте вал, підшипники та зубці шестерні, з якою вона працює в парі. Пошкоджені опорні й стопорні деталі замінюють за результатами огляду. Уламки та продукти зношення потрібно прибрати з коробки, щоб вони не потрапили між зубцями після складання.

Дотримуйтеся порядку складання конкретної КПП. Не насаджуйте шестерню ударами по зубцях: якщо вона не проходить на своє місце, перевірте розміри, можливий перекіс і задирки. Після фіксації перевіряють обертання механізму та зазори відповідно до ремонтної документації. Помилка в товщині, посадці чи профілі зубців може спричинити заклинювання, шум і руйнування суміжного вінця. Зібрану коробку заправляють передбаченим для неї мастилом, а першу перевірку проводять без різкого навантаження.
