Шестерня конічної передачі переднього моста велика Z-42 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Велика шестерня конічної передачі переднього моста Z-42 призначена для Foton 244, ДТЗ 244, Jinma 244/264. У парі зі спряженою шестернею вона передає обертання між валами, розташованими під кутом. Стан зубців і точність зачеплення впливають на рівномірність передавання зусилля та шум під час роботи моста. Позначення Z-42 вказує на 42 зубці.

Будова та ознаки зношення

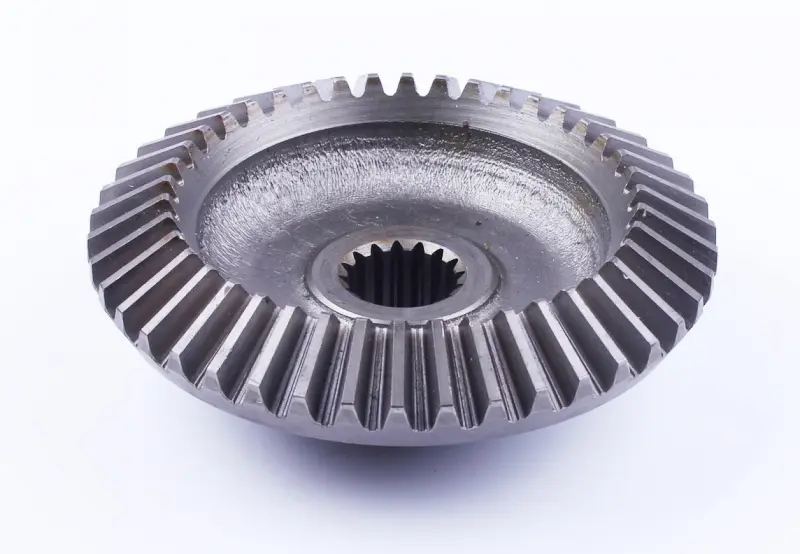

Деталь має широкий конічний зубчастий вінець, заглиблену середню частину й центральний отвір із внутрішніми шліцами. Вінець працює зі спряженою шестернею, а шліци передають обертання між шестернею та валом. Для правильної посадки мають відповідати обидві частини: однакова кількість зубців не замінює перевірки шліців і розташування опорних поверхонь.

Наростання гулу, хрускіт, стукіт зі зміною навантаження або відчутний люфт — приводи оглянути передачу. Джерелом таких симптомів бувають також підшипники та спряжена шестерня, тож рішення про заміну приймають після розбирання й огляду. Пошкодженнями самої шестерні є відколи, тріщини зубців, викришування контактних поверхонь, значне спрацювання профілю та зношені шліци. Якщо залишити причину пошкодження, нова деталь теж швидко зношуватиметься.

Як перевірити відповідність

Порівняйте зі знятою шестернею кількість зубців, зовнішній діаметр, загальну висоту, ширину вінця та його положення відносно посадки. Окремо звірте кількість і профіль внутрішніх шліців, розміри отвору та форму поверхонь, якими деталь спирається на суміжні частини. Близькі за загальними обрисами шестерні можуть мати різну посадку або геометрію зачеплення, тому перевірка лише одного розміру недостатня.

Зважайте на виконання переднього моста, який стоїть на тракторі. Назва моделі допомагає звузити підбір, але остаточну відповідність перевіряють за знятою деталлю та каталогом конкретного моста. Коли старий вінець суттєво пошкоджений, використовуйте також документацію передачі й уцілілі спряжувані поверхні. Невідповідний профіль зубців зміщує пляму контакту, а інші шліци створюють люфт або не дозволяють посадити шестерню. Забивати її на вал чи підточувати зубці для складання не можна.

На що звернути увагу під час заміни

Розбираючи передачу, зберігайте послідовність опорних, дистанційних і регулювальних деталей, якщо вони є в її конструкції. Після зняття шестерні приберіть продукти зношення з місця встановлення. Огляньте зубці спряженої шестерні, шліци вала, підшипники та ущільнення. Пошкоджені суміжні деталі замінюють за результатами огляду, а потребу міняти шестерні парою визначають за їхнім станом і вимогами ремонтної документації.

Під час монтажу зусилля прикладають до передбачених для цього посадочних поверхонь, а не до зубців. Після встановлення перевіряють бічний зазор у зачепленні, пляму контакту та регулювання підшипників за керівництвом для моста. Надто щільне зачеплення спричиняє нагрівання й прискорене зношення; завеликий зазор дає удари під час зміни навантаження. Мастильний матеріал має відповідати вимогам передачі.

Перед роботою з навантаженням переконайтеся, що складений механізм обертається плавно, без заклинювання. Після короткої пробної роботи перевірте, чи немає стороннього шуму, надмірного нагрівання та підтікання в місцях розібраних з’єднань. Заїдання або стукіт потребують перевірки посадки й регулювання: припрацювання не усуває невідповідності деталей.
