Шестерня конічна ведуча вертикального вала переднього моста Jinma 200/204/240/244 Z-15/13 AMG

Ведуча конічна шестерня вертикального вала переднього моста Jinma 200/204/240/244 з позначенням Z-15/13 AMG. Передає обертання в конічній передачі між валами, осі яких розташовані під кутом одна до одної. Її замінюють під час ремонту моста, коли пошкоджені зубці або зношене з’єднання з валом. Стан цих поверхонь впливає на передавання зусилля без ударів і надмірного люфту.

Будова та призначення

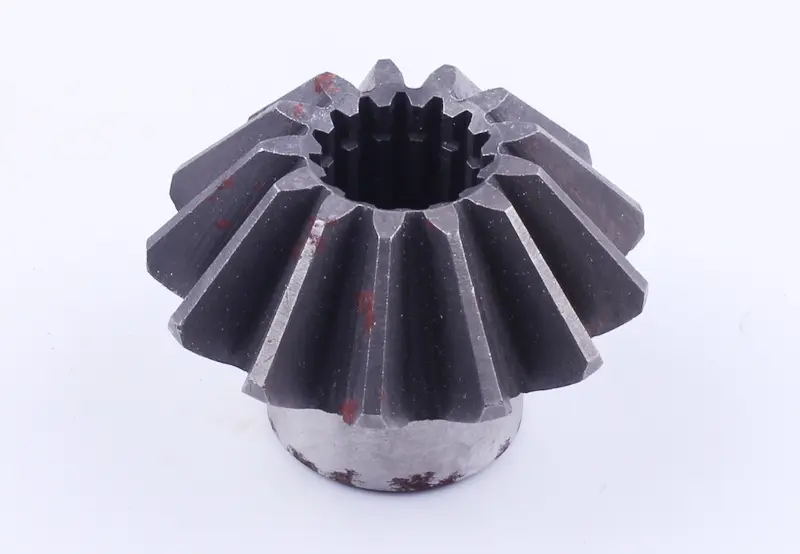

Деталь має зовнішні прямі конічні зубці, центральний отвір із внутрішніми шліцами та циліндричний виступ. Зубчастий вінець входить у зачеплення з парною шестернею, а шліци передають крутний момент між шестернею та валом. Під час перевірки потрібно оцінювати обидва з’єднання: нова шестерня не прибере люфт, спричинений зношенням шліців вала.

Конічна передача чутлива до взаємного положення шестерень. Якщо контакт зміщується до краю зубця, навантаження розподіляється нерівномірно, а поверхні швидше зношуються. Через це для підбору недостатньо схожої форми. Відмінність висоти чи посадки може змістити зубчастий вінець і порушити зачеплення навіть тоді, коли деталь вдається встановити на вал.

Ознаки пошкодження

Посилення шуму в мосту, стукіт під час зміни навантаження та збільшений люфт є приводом оглянути передачу. Такі прояви не вказують лише на шестерню: причиною можуть бути й опори вала. Після розбирання перевіряють, чи немає на зубцях тріщин, сколів, викришування або помітного нерівномірного зношення. В отворі оглядають грані шліців, шукають зминання та сліди прокручування.

Разом із цією деталлю перевіряють парну шестерню, шліцьову частину вертикального вала та його підшипники. Нестача мастила, забруднена олива й люфт опор можуть прискорювати зношення передачі. Усунення причини пошкодження має супроводжувати заміну шестерні, інакше навантаження на нові зубці залишиться надмірним. Якщо пошкоджені обидва вінці, оцінюють потребу замінити зубчасту пару.

Як перевірити відповідність

Зіставте позначення Z-15/13 зі знятою шестернею та каталогом конкретного виконання моста. Окремо перевірте кількість зовнішніх зубців і внутрішніх шліців, профіль та розміри отвору, зовнішній діаметр вінця, загальну висоту й розміри циліндричного виступу. Порівняйте також торці та упорні поверхні, від яких залежить положення деталі після складання. Однакова кількість зубців ще не означає, що шестерня правильно сяде на вал і працюватиме з парною деталлю.

На що зважати під час заміни

Розбираючи передачу, зберігають порядок регулювальних та упорних деталей, якщо вони передбачені в мосту. Посадочні поверхні очищують, перевіряють на задирки й пошкодження. Шліци суміщають без перекосу, не допускаючи ударів по зубцях. Якщо шестерня йде надто туго, спочатку перевіряють розміри та положення на валу, а не збільшують зусилля.

Після складання перевіряють осьовий люфт, бічний зазор і пляму контакту відповідно до настанови для конкретного моста. Обертання має бути вільним, без заклинювання. Також оглядають ущільнення та забезпечують передбачене змащування. Невідповідна посадка або неправильне регулювання можуть спричинити гул, перегрів і руйнування зубців. Самого вільного обертання недостатньо, щоб вважати зачеплення налаштованим правильно.
