Шестерня кінцевої передачі переднього моста ведуча DongFeng 244 NEW AMG

Ведуча шестерня кінцевої передачі переднього моста DongFeng 244 NEW AMG передає обертання через зубчасте зачеплення у приводі колеса. Стан зубців і з’єднання з валом впливає на роботу передачі під навантаженням. Шестерню замінюють під час ремонту, коли на знятій деталі виявлено пошкодження зубців або зношення шліцьової посадки.

Будова та з’єднання з валом

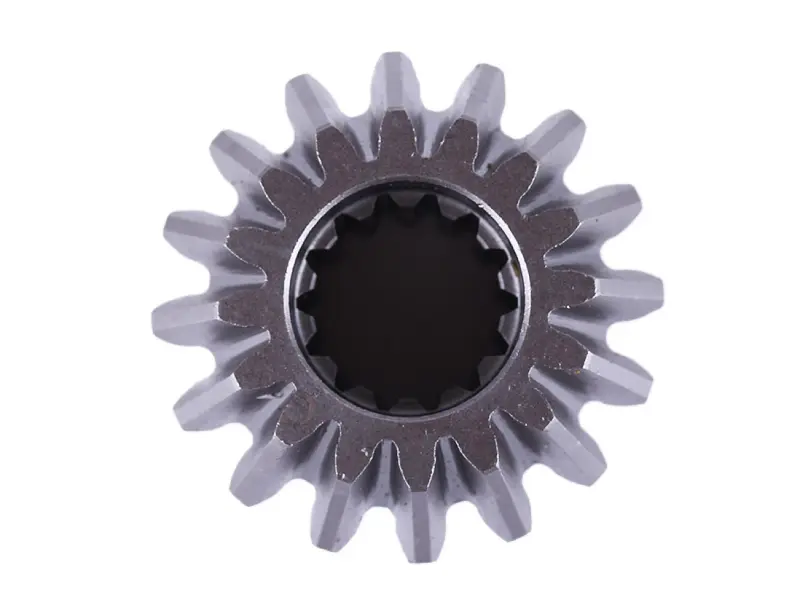

Деталь має зовнішній зубчастий вінець і центральний отвір із внутрішніми шліцами. Шліци забезпечують з’єднання з валом, а зубці передають зусилля парній шестерні. Для правильної роботи мають відповідати обидві частини. Однакового зовнішнього діаметра недостатньо: відмінність профілю зубців чи шліців може завадити встановленню або спричинити неправильний контакт у зачепленні. Наслідками стають шум, люфт і прискорене зношення деталей передачі.

Ознаки пошкодження

Гул, стукіт під навантаженням, ривки під час передавання обертання та металеві частинки в мастилі — причини оглянути кінцеву передачу. Самого звуку недостатньо для висновку про стан шестерні: подібні ознаки можуть давати підшипники та парна деталь. Після розбирання перевіряють зубці на відколи, тріщини, викришування, глибокі задири й нерівномірне спрацювання. Шліци оглядають окремо, адже зношене з’єднання з валом може мати люфт навіть за цілого зубчастого вінця.

Типові причини пошкоджень — недостатнє змащування, забруднення, ударні навантаження та порушення положення валів через зношені опори. Щоб нова шестерня не працювала в тих самих несправних умовах, під час ремонту перевіряють парну шестерню, підшипники й посадочні місця. Зубці парної деталі оглядають по всьому колу. Якщо вони пошкоджені, заміна лише ведучої шестерні не відновить нормального зачеплення.

Як перевірити відповідність

Зіставте зі знятою деталлю кількість і профіль зовнішніх зубців, діаметр вінця, загальну висоту та форму торців. Для шліцьового отвору звіряють кількість, профіль і розміри шліців. Уступи й опорні поверхні також мають значення: вони визначають положення шестерні після складання. Назва моделі допомагає звузити підбір, але остаточно перевіряють відповідність конкретній розібраній передачі. Якщо зношення або зламані зубці заважають порівнянню, користуються каталогом деталей машини.

Що врахувати під час заміни

До зняття шестерні запам’ятовують її орієнтацію та порядок розташування наявних шайб, втулок і фіксаторів. Із корпусу прибирають уламки та забруднене мастило, вал очищають і перевіряють стан його шліців. Нову деталь встановлюють без перекосу, не завдаючи ударів по зубцях. Якщо для посадки потрібне зусилля, застосовують відповідне оснащення та дотримуються передбаченого для моста порядку складання. Ущільнення і стопорні деталі з пошкодженнями замінюють.

Після встановлення перевіряють фіксацію шестерні, обертання без заїдань і правильність зачеплення за ремонтною документацією. Передачу змащують передбаченим для неї мастилом. Під час пробної роботи контролюють сторонні звуки, нагрівання та витікання мастила. Виражений люфт або заїдання — підстава знову перевірити складання, оскільки подальша робота може пошкодити парну шестерню, вал і підшипники.
