Шестерня кінцевої передачі переднього моста Z-14 Jinma 404 AMG

Шестерня кінцевої передачі переднього моста Z-14 Jinma 404 AMG передає обертання в колісному редукторі. Її зубці працюють у зачепленні з іншою шестернею, а внутрішні шліци з’єднують деталь із валом. Позначення Z-14 означає 14 зубців. Для заміни потрібно зіставити не лише їхню кількість, а й посадку та геометрію деталі: від цього залежать правильне зачеплення і передавання навантаження.

Будова та ознаки зношення

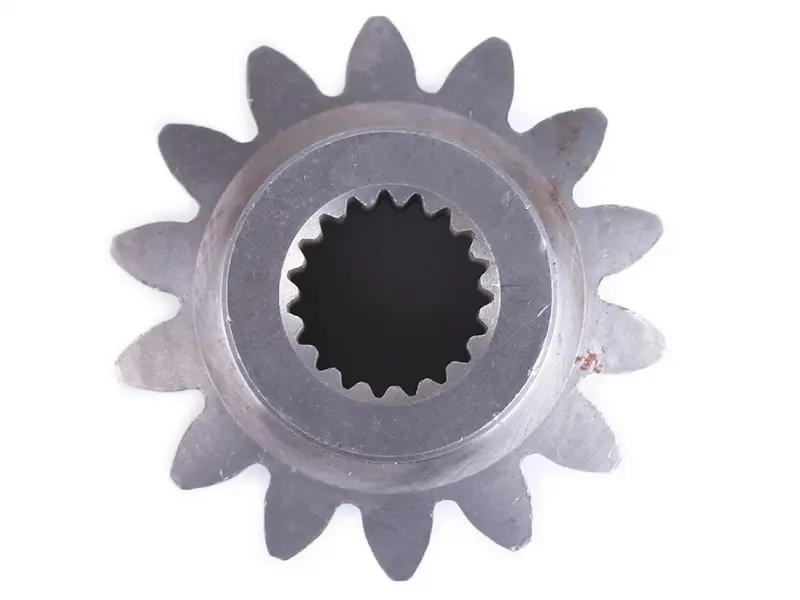

Деталь має зовнішній зубчастий вінець, центральний отвір із внутрішніми шліцами та виступну маточину. Вінець передає зусилля на сполучену шестерню, шліци забезпечують зв’язок із валом, а форма маточини визначає розташування деталі під час складання. Стан зубців і шліцьової посадки перевіряють окремо: пошкодження будь-якої з цих поверхонь порушує роботу передачі.

Посилений гул, стукіт зі зміною навантаження, ривки та металева стружка в оливі є приводом оглянути редуктор. Самого шуму недостатньо, щоб визначити несправність шестерні, адже його можуть спричиняти підшипники або інша деталь у зачепленні. На зубцях шукають відколи, тріщини, викришування й нерівномірне спрацювання. У шліцьовому отворі перевіряють грані та сліди прокручування. Подальша робота з пошкодженими зубцями загрожує потраплянням уламків між іншими деталями передачі.

Як підібрати заміну

Зіставте кількість і профіль зовнішніх зубців, діаметр вінця, загальну ширину, розміри маточини та її зміщення відносно вінця. Для внутрішнього отвору перевірте число шліців, їхній профіль і посадочні розміри. Вимірювання знятої шестерні краще виконувати на ділянках без значного спрацювання, щоб не прийняти зношену поверхню за початковий розмір. Однакова кількість зубців сама по собі ще не забезпечує сумісності деталей.

Огляньте торцеві поверхні, якими шестерня спирається на сусідні деталі, та перевірте спосіб її фіксації на валу. Невідповідна ширина чи форма маточини може змістити зубчастий вінець і змінити контакт у зачепленні. Помилка в підборі шліців призводить до люфту або не дає встановити деталь. Не забивайте шестерню на вал і не підточуйте зубці для підгонки: це пошкоджує посадку та створює нерівномірне навантаження.

Що врахувати під час заміни

Розбираючи передачу, збережіть послідовність втулок, шайб і фіксаторів, якщо вони є в конструкції. Після демонтажу очистіть місце встановлення, перевірте шліци вала, зубці парної шестерні, підшипники та ущільнення. Сполучена деталь зі значним зношенням здатна швидко пошкодити нову шестерню, тому необхідність її заміни визначають за станом поверхонь. Стружку й уламки зубців ретельно видаляють із корпусу перед складанням.

Дотримуйтеся початкової орієнтації шестерні та передбаченого способу посадки й закріплення. Складання, регулювання зачеплення та змащування виконують за настановою до техніки. Перш ніж навантажувати передачу, перевірте надійність фіксації та вільне обертання без заклинювання. Після складання зверніть увагу на сторонні звуки й герметичність корпусу. Стукіт або тугий хід потребують усунення причини до початку роботи.
