Шестерня кінцевої передачі ведуча Z-16/14/14 DongFeng 240/244 AMG

Ведуча шестерня кінцевої передачі Z-16/14/14 для DongFeng 240/244 передає обертання на ведену шестерню. Кінцева передача зменшує частоту обертання та збільшує крутний момент на шляху до ведучих коліс. Стан зубців, шліців і посадкових поверхонь впливає на правильність зачеплення. Пошкодження цих ділянок можуть спричиняти гул, удари під навантаженням і прискорене спрацювання суміжних деталей.

Будова та ознаки зношення

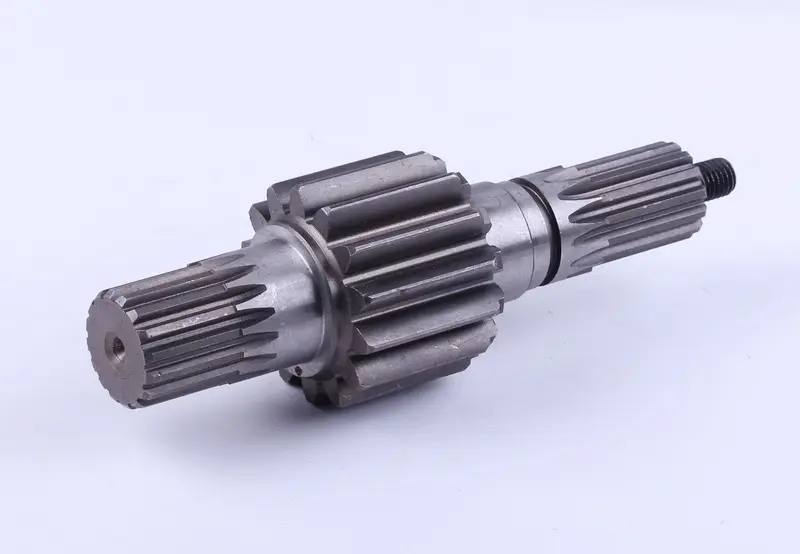

Шестерня має форму ступінчастого вала з великим прямозубим вінцем посередині. На обох кінцях є поздовжні шліци, на одному кінці — зовнішня різьба. Між зубчастими ділянками розташовані гладкі циліндричні поверхні та уступи. Їхнє взаємне розміщення визначає положення деталі в механізмі, тому під час підбору потрібно порівнювати весь вал, а не лише центральний вінець.

Перевірити кінцеву передачу варто, якщо посилився гул, з’явився стукіт зі зміною навантаження або відчутний люфт з’єднань. На знятій шестерні шукають відколи, тріщини, викришування та нерівномірне спрацювання зубців. Окремо оглядають шліци, різьбу й посадкові поверхні. Зім’яті краї шліців, пошкоджені витки та сліди прокручування в місцях посадки заважають належному складанню. Сам по собі шум не доводить несправність шестерні: джерелом також можуть бути зношені підшипники.

Як перевірити відповідність

Позначення Z-16/14/14 звіряють разом із будовою знятої деталі. Порахуйте зубці центрального вінця та шліци на кожному кінці, порівняйте загальну довжину, діаметри й довжину посадкових ділянок. Перевірте розташування уступів і канавок, діаметр та крок зовнішньої різьби. Для шліцьового з’єднання має значення також профіль і довжина шліців: однакова кількість ще не означає, що деталі правильно з’єднаються.

Розташуйте стару й нову шестерні однаково, орієнтуючись на різьбовий кінець і центральний вінець. Втулки, шайби та кріплення, зняті під час розбирання, зручно зберігати в послідовності встановлення. Так легше перевірити положення опор і фіксаторів. Невідповідна довжина посадки чи зміщений уступ можуть порушити зачеплення або завадити закріпленню вала. Якщо деталь заходить із перекосом чи потребує надмірного зусилля, стягувати з’єднання кріпленням не можна.

Що врахувати під час заміни

Техніку надійно фіксують, а кінцеву передачу розбирають за послідовністю, наведеною в керівництві до машини. Перед складанням видаляють із корпусу продукти зношення та перевіряють ведену шестерню, підшипники, ущільнення й фіксатори. Зношені зубці парної шестерні прискорюють пошкодження нової деталі, а люфт підшипників порушує положення вала. Супутні деталі з пошкодженнями замінюють під час цього ж ремонту.

Втулки, шайби та фіксатори повертають у передбаченій послідовності. Під час посадки зусилля передають через відповідну опорну поверхню, не завдаючи ударів по зубцях або різьбі. Зазори, затягування кріплення та мастило мають відповідати керівництву до техніки. Після складання перевіряють вільне обертання, відсутність заклинювання та надійність фіксації. Першу перевірку роботи проводять без різкого навантаження; тугий хід або повторний стукіт є приводом знову перевірити складання.
