Шестерня кінцевої передачі ведена Z-53 Xingtai 120 AMG

Ведена шестерня кінцевої передачі Z-53 для Xingtai 120 отримує обертання від ведучої шестерні та передає крутний момент через шліцьове з’єднання. У кінцевій передачі вона бере участь у зменшенні частоти обертання й збільшенні крутного моменту. Позначення Z-53 означає 53 зуби. Деталь використовують для заміни шестерні зі зношеним зубчастим вінцем або пошкодженим посадковим отвором.

Будова шестерні

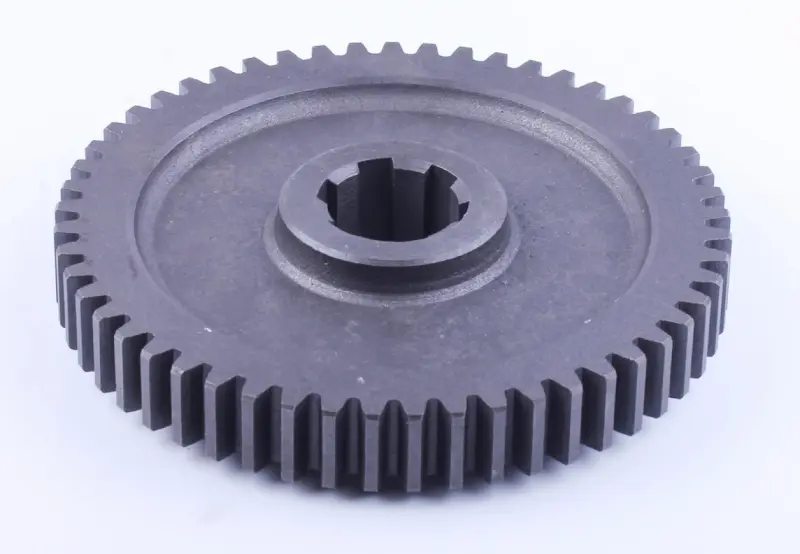

Зовнішній вінець має прямі зуби, а дискова частина переходить у центральну маточину, що виступає над площиною диска. Усередині маточини розташовані шліци для передавання зусилля на сполучений вал. Стан вінця та шліцьової посадки перевіряють окремо: навіть цілі зуби не усувають люфт на валу, а щільне з’єднання з валом не виправляє пошкодженого зачеплення.

Ознаки зношення

Посилення гулу під навантаженням, ритмічний стукіт, ривки та металеві частинки в мастилі — привід оглянути передачу. Ці симптоми можуть виникати й через підшипники або сусідню шестерню, тому остаточну причину визначають після розбирання. На зубах шукають відколи, тріщини, викришування та нерівномірне спрацювання контактних поверхонь. У шліцьовому отворі перевіряють грані й сліди руху маточини відносно вала.

До пошкодження зубів можуть призвести перевантаження, забруднене мастило, його нестача або порушення положення валів. Заміна шестерні без усунення причини залишає ризик повторного зношення. Під час огляду перевіряють парну шестерню, підшипники, шліци вала та деталі осьової фіксації. Ущільнення поруч із передачею оглядають на сліди витікання мастила.

Як перевірити відповідність

Почніть із кількості зубів, далі порівняйте зовнішній діаметр, ширину вінця, загальну товщину та розташування маточини. Значення мають її висота й опорні поверхні, які контактують із сусідніми деталями. Для шліцьового з’єднання звіряють кількість шліців, їхній профіль і розміри посадки. Таке порівняння допомагає виявити відмінності, які заважають складанню навіть за однакового числа зубів.

Геометрія зубів має відповідати парній шестерні. Інший профіль не забезпечить належного зачеплення, а зміщення вінця вздовж осі змінить ділянку контакту. Завеликий зазор на шліцах спричиняє удари під час зміни навантаження; невідповідна щільна посадка може взагалі не дозволити встановити деталь. Орієнтуйтеся на зняту шестерню та каталог конкретного механізму, перевіряючи всі посадкові поверхні.

Що врахувати під час заміни

Розбираючи передачу, збережіть послідовність шайб, втулок і фіксаторів та запам’ятайте напрямок виступу маточини. Очистіть місце встановлення, приберіть із корпусу уламки й продукти зношення. Шестерню встановлюють рівно, без перекосу. Якщо шліци не збігаються, не намагайтеся посадити її ударами по вінцю: спочатку перевірте відповідність з’єднання.

Спосіб монтажу, осьові зазори та фіксація мають відповідати будові передачі й ремонтній документації. До завершення складання перевірте плавність обертання та відсутність заклинювання. Сильно зношена парна шестерня може потребувати одночасної заміни; пошкоджені фіксатори й ущільнення також замінюють. Після відновлення потрібного мащення роботу перевіряють без різкого навантаження, звертаючи увагу на сторонні звуки та нерівномірність ходу.
