Шестерня кінцевої передачі ведена Z-46 Xingtai 120 AMG

Ведена шестерня кінцевої передачі Z-46 для Xingtai 120 отримує обертання від ведучої шестерні та передає крутний момент далі до колеса. Кінцева передача бере участь у зниженні частоти обертання й збільшенні крутного моменту на виході трансмісії. Позначення Z-46 означає 46 зубців. Під час добору заміни це число обов’язково звіряють, адже шестерня має працювати з передбаченою для неї зубчастою парою.

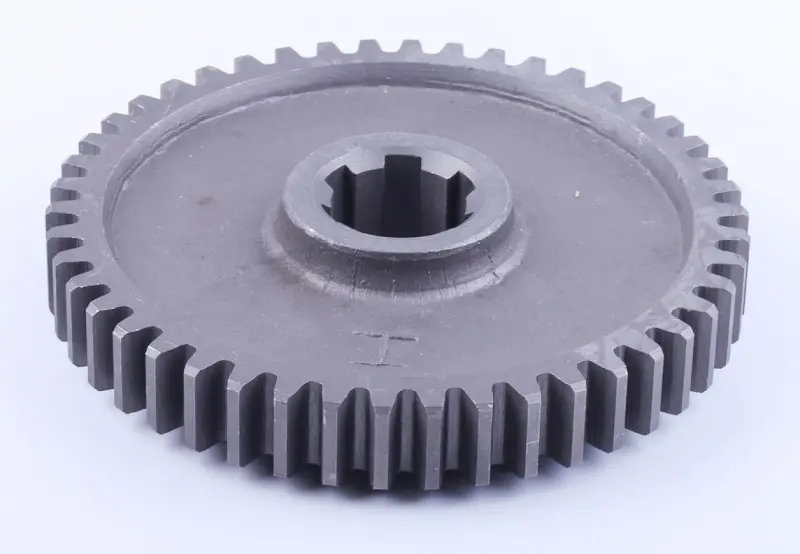

Будова шестерні

Деталь має зовнішній прямозубий вінець, дискову основу та центральну маточину, що виступає над площиною диска. Усередині маточини розташований шліцьовий отвір для з’єднання з валом. Зовнішні зубці входять у зачеплення з парною шестернею, а шліци передають зусилля через з’єднання з валом. Під час огляду потрібно перевіряти і зубчастий вінець, і внутрішню посадку: навіть за цілих зубців зношені шліци можуть бути причиною заміни.

Ознаки зношення

Відколи та зламані зубці, тріщини, глибокі раковини й значні задири на контактних поверхнях свідчать про пошкодження шестерні. Зношення шліців може супроводжуватися люфтом на валу та ударами під час зміни навантаження. Гул, стукіт або металеві частинки в мастилі дають підставу перевірити кінцеву передачу. Водночас такі прояви можливі й через несправні підшипники або порушене зачеплення, тому рішення про заміну приймають після огляду деталей.

Зубці швидше зношуються за недостатнього змащування, забруднення мастила, перевантажень і перекосу валів. Усунення причини пошкодження допомагає уникнути повторного ремонту невдовзі після встановлення нової шестерні. Поруч перевіряють парну шестерню, підшипники, посадочні поверхні вала та деталі фіксації. Якщо зубці парної шестерні сильно зношені, вони можуть створювати нерівномірний контакт із новим вінцем, тож стан обох деталей оцінюють разом.

Як підібрати заміну

Порівняйте зі знятою шестернею кількість зубців, зовнішній діаметр, ширину вінця, загальну товщину й розміри маточини. Для посадки на вал потрібно звірити кількість і профіль шліців, діаметри отвору та довжину посадки. Має значення також виступ маточини відносно диска й форма торців: вони визначають положення зубчастого вінця в корпусі. Однакова кількість зубців не забезпечує взаємозамінності, якщо інші параметри відрізняються.

На що зважати під час заміни

До шестерні дістаються після розбирання кінцевої передачі та зняття деталей, що утримують її на валу. Втулки, шайби й регулювальні деталі, якщо вони є в конструкції, зберігають у порядку встановлення. Перед складанням очищають посадочні поверхні та перевіряють їх на задири й інші пошкодження. Шестерню встановлюють із передбаченою посадкою, без ударів по зубцях. Якщо шліци не збігаються, силове запресовування не виправить помилку добору й може пошкодити вал.

Після встановлення перевіряють надійність фіксації, вільне обертання та правильність зачеплення відповідно до ремонтної документації техніки. Зміщений вінець або надмірний люфт спричиняють шум, ударні навантаження та руйнування зубців. Перед перевіркою під навантаженням відновлюють змащування передачі й переконуються, що всередині корпусу немає уламків пошкодженої деталі. Під час перших запусків контролюють сторонні звуки та герметичність з’єднань, які розбирали.
