Шестерня кінцевої передачі ведена DongFeng 240/244 AMG

Ведена шестерня кінцевої передачі DongFeng 240/244 AMG отримує обертання від ведучої шестерні та передає його валу через шліци. Вона працює в зубчастій парі, яка зменшує частоту обертання й збільшує крутний момент на виході передачі. Для справної роботи потрібні цілий зубчастий вінець і точна посадка на валу: зношене шліцьове з’єднання залишатиме люфт навіть після заміни іншої шестерні пари.

Будова деталі

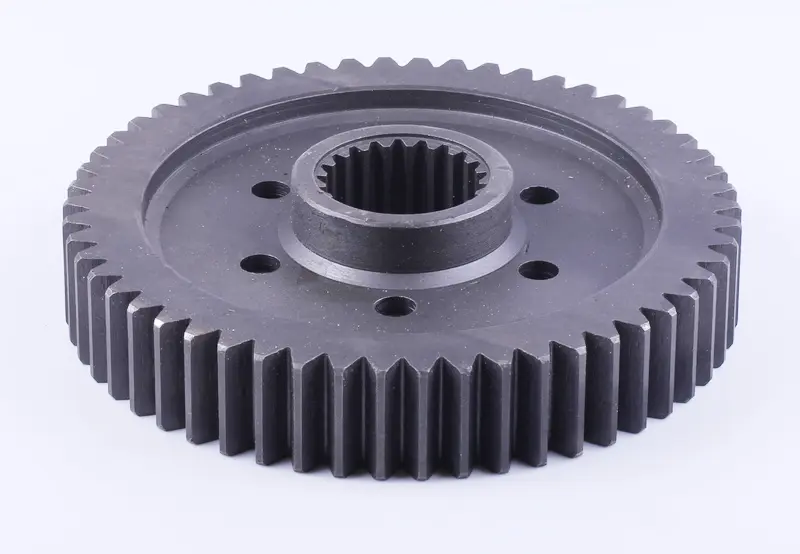

Шестерня має зовнішні прямі зубці, центральний отвір із внутрішніми шліцами та виступну маточину. Довкола маточини на торцевій поверхні розташовані круглі отвори. Через зовнішній вінець надходить зусилля від ведучої шестерні, а через шліци воно передається валу. Під час огляду перевіряють обидві ділянки: навіть без сколів на зубцях деталь може потребувати заміни через пошкоджену посадку.

Ознаки зношення

Посилений гул під навантаженням, стукіт при зміні напрямку руху, ривки та металеві частинки в мастилі — підстави перевірити передачу. Самі ці прояви ще не визначають несправну деталь, адже причиною можуть бути й сусідні компоненти. На знятій шестерні шукають відколи, тріщини біля основи зубців, викришування контактних поверхонь, задири та виражені сліди спрацювання. У маточині оглядають шліци й перевіряють люфт з’єднання з валом.

Недостатнє змащування, бруд, перевантаження та порушення взаємного положення валів прискорюють руйнування зубців. Якщо залишити несправний підшипник або пошкоджену ведучу шестерню, нова деталь також працюватиме з неправильним контактом. Під час заміни варто оглянути парну шестерню, шліци вала, підшипники, ущільнення та деталі осьової фіксації. Потребу в їх заміні визначають за станом після розбирання.

Як перевірити відповідність

Зіставте стару та нову шестерні за кількістю зовнішніх зубців, діаметром і шириною вінця. Для посадки мають значення кількість та профіль внутрішніх шліців, посадковий розмір, загальна товщина деталі, висота й розташування маточини. Також звірте торцеві поверхні та розміщення отворів. Однаковий зовнішній діаметр не забезпечує правильного зачеплення: відмінності в геометрії зубців змінюють контакт пари, а невідповідні шліци не дадуть встановити шестерню на вал належним чином.

Монтаж і перевірка

Під час розбирання зафіксуйте, в який бік спрямована маточина та як стоять шайби, дистанційні деталі й фіксатори. Перед складанням приберіть забруднення та продукти зношення з порожнини передачі, очистьте посадкові поверхні. Для встановлення використовуйте відповідну опору й інструмент; не забивайте шестерню ударами по зубцях. Якщо вона не сідає на місце, перевірте розміри та стан шліців, перш ніж докладати більше зусилля.

У складеній передачі перевіряють осьову фіксацію, вільне обертання та зачеплення за вимогами посібника до техніки. Тип мастила й порядок регулювання також беруть із цього посібника. Помилка в посадці або зазорі може спричинити шум, нагрівання та пошкодження зубців. Початкову перевірку проводять без різкого навантаження. Якщо з’являються стукіт, заїдання чи швидке нагрівання, механізм зупиняють і перевіряють правильність складання.
