Шестерня кінцевої передачі Z-8/67 Jinma 200/204/240/244 AMG

Шестерня кінцевої передачі Z-8/67 для Jinma 200/204/240/244 передає обертання та крутний момент у механізмі приводу. Кінцева передача бере участь у зниженні частоти обертання та збільшенні моменту, що надходить до колеса. Справне зачеплення забезпечує рівномірну передачу зусилля під навантаженням. Пошкодження зубців можуть спричиняти стукіт, ривки та прискорене спрацювання суміжних деталей.

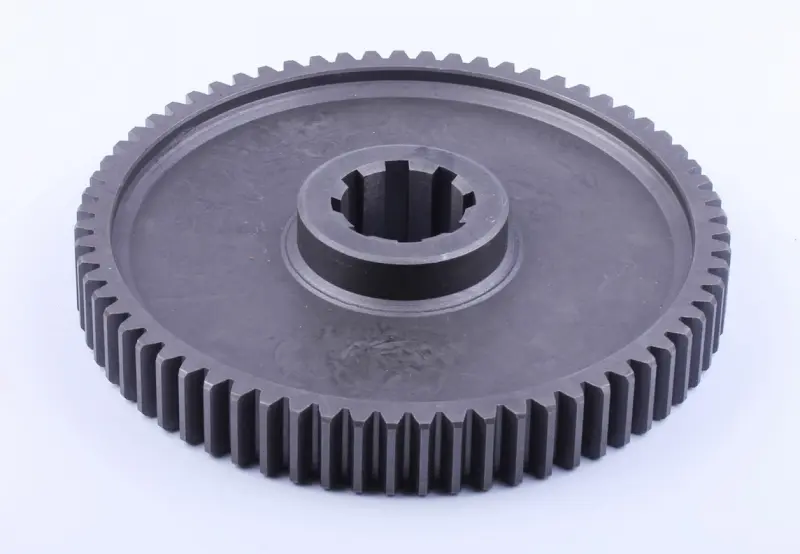

Будова шестерні

Зовні розташований зубчастий вінець, у центрі — виступна маточина з внутрішнім шліцьовим отвором. Вінець працює в парі з іншою шестернею, а шліцьове з’єднання передає зусилля між деталлю та валом. Обидва сполучення мають відповідати механізму: однаковий зовнішній діаметр ще не означає правильного встановлення. Значення мають також профіль шліців і положення вінця відносно маточини. Позначення деталі — Z-8/67; додатковий маркер — AMG.

Ознаки спрацювання

Посилення гулу, періодичні удари під час руху та відчутний люфт у приводі — приводи перевірити кінцеву передачу. Такі симптоми можуть виникати й через підшипники, тому рішення про заміну шестерні приймають після огляду. Безпосередніми причинами заміни є відколи або тріщини зубців, глибоке викришування контактних поверхонь, значне спрацювання профілю та пошкоджені внутрішні шліци. Нерівномірні сліди контакту й задирки також потребують перевірки зачеплення.

До передчасного зношення призводять нестача мастила, забруднення оливи, перевантаження та зміщення валів через люфт підшипників. Нова шестерня швидко спрацьовуватиметься, якщо залишити ці причини без уваги. Під час розбирання перевіряють парну шестерню, шліци вала, підшипники й ущільнення. У корпусі не повинні залишатися уламки зубців або металева стружка: вони можуть потрапити в зачеплення та пошкодити контактні поверхні.

Як перевірити відповідність

Порівняйте заміну зі знятою шестернею за зовнішнім діаметром, кількістю та профілем зубців, загальною товщиною і шириною вінця. Для посадки на вал звірте кількість і форму шліців, розміри отвору, висоту та розташування маточини. Окремо перевірте упорні поверхні й осьове положення деталі в зібраному механізмі. Врахуйте шайби, втулки та спосіб фіксації: від них залежить, чи залишатиметься вінець у потрібному положенні відносно парної шестерні.

Під час заміни

Роботу виконують на нерухомій техніці із зупиненим двигуном; якщо потрібне підіймання, використовують надійні опори. Розбираючи передачу, зберігають порядок шайб, втулок і фіксаторів. Посадочні поверхні очищають, а вал оглядають на наявність задирів і спрацювання. Шестерню ставлять у передбаченому положенні, не вдаряючи по зубцях і не намагаючись силою з’єднати невідповідні шліци. Пошкоджені ущільнення та фіксатори замінюють за результатами огляду.

Після складання перевіряють надійність фіксації, вільне обертання й зазори відповідно до настанови конкретної техніки. Із корпусу видаляють залишки пошкоджених деталей та відновлюють передбачене змащування передачі. Першу перевірку проводять без значного навантаження, стежачи за шумом і відсутністю заклинювання. Невідповідний профіль зубців, перекіс або надмірний люфт створюють нерівномірне навантаження, яке може призвести до місцевого перегрівання, руйнування зачеплення та пошкодження суміжних деталей.
