Шестерня колінвала ZN490BT ZN390 ZN485 DongFeng 404 Chery 244/354/404 AMG

Шестерня колінвала ZN490BT ZN390 ZN485 DongFeng 404 Chery 244/354/404 AMG передає обертання від колінчастого вала до суміжних шестерень двигуна. Правильне зачеплення забезпечує узгоджений рух механізмів, які отримують від нього привод. Деталь потребує заміни, коли пошкоджені зубці або порушена посадка на валу: регулюванням зазору ці несправності не усунути.

Будова та ознаки зношення

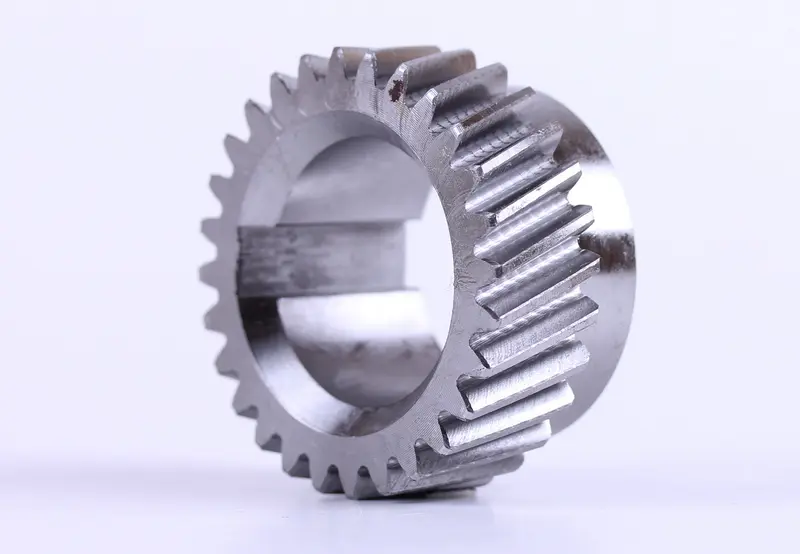

Шестерня має зовнішні косі зубці та центральний посадковий отвір. Для правильного зачеплення мають значення кількість і профіль зубців, напрямок їхнього нахилу, ширина вінця та розташування посадкових поверхонь. Навіть близькі за зовнішнім виглядом деталі можуть відрізнятися геометрією. Через таку відмінність шестерня здатна зміститися відносно суміжної або працювати з неправильним контактом зубців.

Приводом для перевірки є посилення шуму з боку шестеренного привода, стукіт або металева стружка, виявлена під час розбирання. На знятій шестерні шукають відколи, тріщини, викришування та помітне спрацювання бічних поверхонь зубців. Посадковий отвір і місце фіксації на валу оглядають окремо. Сліди прокручування чи розбита посадка вказують, що потрібно усунути причину пошкодження, а не лише встановити нову деталь. Водночас сам шум ще не доводить несправність шестерні колінвала: джерелом можуть бути сусідні шестерні або зношені опори.

Як перевірити відповідність

Зіставте позначення двигуна та зняту деталь. Модель техніки допомагає звузити вибір, проте після попередніх ремонтів або заміни двигуна особливо важливо перевірити фактичне виконання шестерні. Перед вимірюванням очистьте її від оливи й відкладень, щоб не пропустити уступи, сліди зношення та відмінності посадкових поверхонь.

• Порахуйте зубці й порівняйте їхній профіль та напрямок нахилу.
• Виміряйте посадковий і зовнішній діаметри, ширину зубчастого вінця та загальну ширину деталі.
• Зіставте уступи, спосіб фіксації на колінвалі й розташування поверхонь, що контактують із сусідніми деталями.
• Перевірте установні мітки, якщо вони передбачені будовою двигуна, та положення шестерні відносно упору на валу.

Заміна та перевірка після монтажу

До демонтажу зафіксуйте положення шестерні та міток привода. Знімайте її відповідним знімачем, не спираючи важіль на зубці. Після зняття огляньте посадкову поверхню колінвала, деталі фіксації та зубці суміжної шестерні. Якщо є відколи чи викришування, перевірте зону привода на залишки уламків. Пошкоджені фіксатори замінюють, а стан парної шестерні оцінюють до складання: її зношені зубці можуть прискорити спрацювання нової деталі.

Спосіб посадки, монтажне зусилля та затягування кріплення визначають за інструкцією конкретного двигуна. Зусилля передають через відповідну оправку на посадкову частину, без ударів по зубчастому вінцю. Після монтажу перевіряють надійність фіксації, осьове положення, зачеплення й збіг передбачених міток. До запуску механізм обережно прокручують вручну в порядку, встановленому для цього двигуна. Якщо відчувається заклинювання, перекіс або незвичний опір, складання зупиняють і повторно перевіряють посадку. Неправильне встановлення може пошкодити зубці та порушити роботу привода.
