Шестерня колінвала 4L22BT AMG

Шестерня колінвала 4L22BT AMG передає обертання від колінчастого вала до сполученої шестерні двигуна. Стан зубців і точність посадки впливають на роботу зачеплення: деталь має обертатися разом із валом без зміщення та перекосу. Її замінюють у разі пошкодження зубчастого вінця, зношення посадкового отвору або паза, коли надійно закріпити зняту шестерню вже неможливо.

Будова та позначення

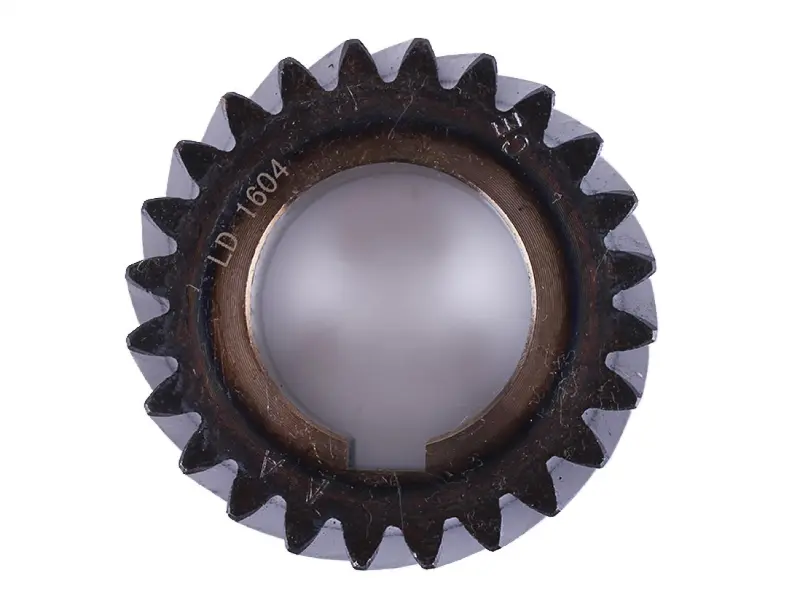

Шестерня має зовнішній зубчастий вінець, центральний посадковий отвір і внутрішній паз під шпонку. Через зубці передається зусилля, а шпонкове з’єднання визначає положення деталі на валу. На шестерні нанесено маркування LD 1604. Це додатковий орієнтир для порівняння зі знятою деталлю; відповідність посадки та геометрії перевіряють окремо.

Ознаки зношення

Шум з боку зубчастого приводу, люфт на валу або металева стружка, виявлена під час розбирання, є приводом оглянути шестерню. Перевіряють, чи немає сколів, тріщин, викришування та значного зношення контактних поверхонь зубців. Окремої уваги потребують посадковий отвір і краї шпонкового паза: розбитий паз дозволяє деталі зміщуватися навіть тоді, коли вінець залишається цілим. Водночас сам шум не доводить несправність саме цієї шестерні.

До пошкоджень можуть призвести недостатнє змащування зачеплення, сторонні частинки, перекіс або послаблене кріплення. Причину варто усунути під час заміни, інакше зношення повториться. Поруч перевіряють сполучену шестерню, шпонку, посадкову поверхню колінвала та деталі фіксації. Зношену шпонку й пошкоджені кріпильні деталі замінюють, щоб вони не порушували посадку нової шестерні.

Як перевірити відповідність

Порівняйте кількість зубців, їхній профіль і напрямок, зовнішній діаметр та ширину вінця. Далі звірте діаметр посадкового отвору, ширину й глибину шпонкового паза, загальну товщину та форму торців. Врахуйте й розташування паза відносно зубців. Збіг лише діаметра отвору не забезпечує правильного зачеплення з іншою шестернею.

Для вимірювання очистіть зняту деталь і врахуйте зношення її посадкових поверхонь. Якщо конструкція двигуна передбачає дистанційні кільця та упори, збережіть порядок їхнього розташування. Невідповідна ширина або положення вінця зміщує контакт до краю зубців. Помилка в профілі спричиняє шум, зайве навантаження та прискорене зношення зубчастої пари.

На що зважати під час монтажу

До зняття запам’ятайте орієнтацію шестерні та розташування штатних установних міток. Користуйтеся відповідним знімачем: удари по зубцях можуть пошкодити вінець. Перед складанням очистіть посадку й паз, перевірте стан шпонки та приберіть задирки. Встановлюйте шестерню без перекосу, способом, передбаченим для такого з’єднання. Монтажне зусилля не має передаватися через зубчастий вінець.

Положення деталі, суміщення міток і затягування кріплення звіряють із керівництвом двигуна. Після фіксації перевіряють посадку та вручну прокручують механізм у передбаченому порядку. Заїдання або сторонній контакт потрібно усунути до запуску. Точний підбір зберігає правильну геометрію зачеплення, а акуратне складання запобігає пошкодженню посадки та зміщенню шестерні під навантаженням.
