Шестерня головного вала роздавальної коробки DongFeng 354/404 AMG

Шестерня головного вала роздавальної коробки DongFeng 354/404 передає обертання через зубчасте зачеплення всередині механізму. Її замінюють у разі пошкодження зубців, зношення посадки або інших дефектів, що заважають передаванню навантаження. Під час підбору враховують не лише модель техніки, а й будову знятої шестерні: вона має правильно сісти на вал і працювати в парі із суміжним зубчастим колесом.

Будова шестерні

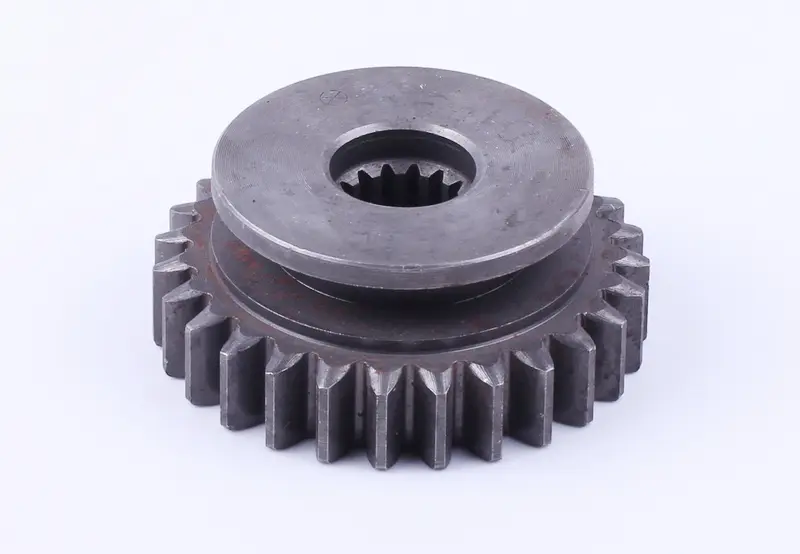

Деталь має зовнішній вінець із прямими зубцями, центральний отвір із внутрішніми шліцами та круглий виступ із широким торцем. Через шліцьове з'єднання шестерня зв'язана з валом, а зовнішні зубці передають обертання в зачепленні. Профіль шліців, ширина вінця та висота виступу визначають, як деталь розміститься в коробці. Навіть близькі за зовнішнім діаметром шестерні можуть мати різну посадку й не підходити одна замість одної.

Ознаки зношення

Посилений гул, стукіт зі зміною навантаження та люфт на валу є приводом оглянути передачу. На знятій шестерні перевіряють бічні поверхні й основи зубців: шукають відколи, тріщини, викришування та нерівномірне спрацювання. Усередині отвору оцінюють стан граней шліців і їхніх крайок. Сам по собі шум не визначає винуватця несправності, адже його можуть спричиняти також підшипники або суміжне зубчасте колесо.

Недостатнє змащування, забруднена олива, ударні навантаження та перекіс вала через зношені опори прискорюють руйнування зубців і посадки. Заміна шестерні без усунення причини залишає нову деталь під тим самим навантаженням. Поки коробку розібрано, варто оглянути зубці парної шестерні, шліци вала, підшипники та деталі осьової фіксації. Пошкоджені суміжні деталі замінюють за результатами огляду, щоб вони не спричинили повторне зношення.

Як перевірити відповідність

• Порахуйте зовнішні зубці, зіставте їхній напрямок, профіль і ширину вінця.
• Виміряйте зовнішній діаметр, загальну висоту та розміри круглого виступу.
• Звірте кількість і профіль внутрішніх шліців, розміри посадкового отвору.
• Порівняйте розташування торців та уступів відносно вінця, перевірте спосіб осьової фіксації в механізмі.

Для порівняння зняту деталь очищають, а розміри перевіряють вимірювальним інструментом. Якщо зубці чи шліци сильно спрацьовані, вимірювання доповнюють звірянням із документацією на конкретну коробку. Одного збігу діаметра недостатньо. Надмірний зазор у шліцах спричиняє удари під навантаженням, а невідповідний профіль зубців заважає правильному зачепленню. Спроба компенсувати різницю силовим запресовуванням може пошкодити і шестерню, і вал.

На що зважати під час монтажу

Перш ніж знімати шестерню, запам'ятовують її орієнтацію та порядок встановлення сусідніх шайб, втулок і кріплень, якщо вони є в конструкції. Посадкові поверхні очищають, перевіряють на задирки та пошкодження. Ударами по зубцях деталь на вал не насаджують. Після встановлення відновлюють штатну фіксацію, контролюють осьовий зазор і плавність обертання відповідно до керівництва з ремонту коробки. Забезпечивши передбачене змащування, механізм перевіряють без різкого навантаження. Якщо обертання туге, з'являються заклинювання чи сторонній стукіт, перевірку припиняють і знову оглядають посадку та зачеплення.
