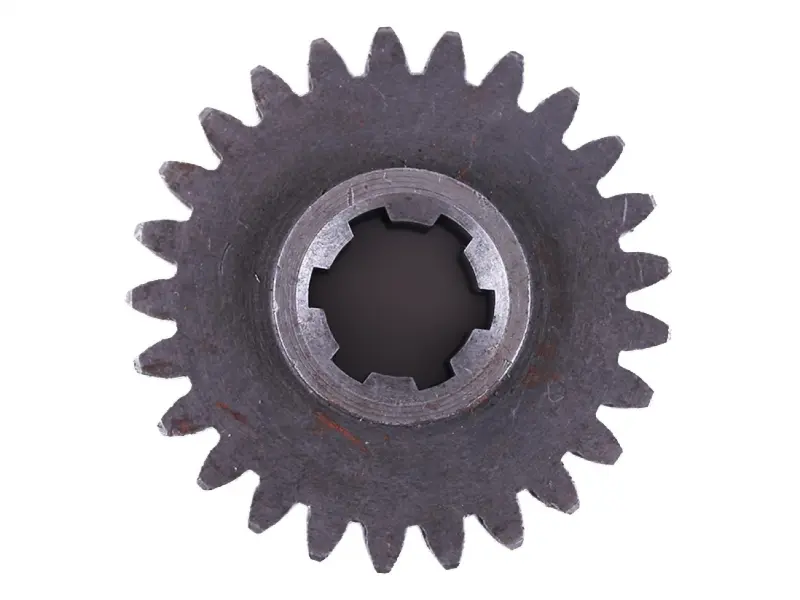

Шестерня вихідного вала роздавальної коробки Z-25 Jinma 404 AMG

Шестерня вихідного вала роздавальної коробки Z-25 Jinma 404 AMG передає обертання в механізмі роздавальної коробки. Позначення Z-25 означає 25 зубців. Її встановлюють замість деталі зі зношеним зубчастим вінцем або пошкодженим з’єднанням із валом. Справні зубці та шліци потрібні для правильного зачеплення й передавання крутного моменту без надмірного люфту.

Будова шестерні

Деталь має зовнішній зубчастий вінець, центральну маточину та посадковий отвір із внутрішніми шліцами. Вінець взаємодіє з парною шестернею, а шліци з’єднують деталь із валом. Під час добору перевіряють обидва з’єднання: навіть цілі зубці не усунуть люфт розбитої посадки, а справні шліци не виправлять порушення зачеплення через зношений вінець.

Ознаки зношення

Новий гул, стукіт зі зміною навантаження або збільшений люфт у передачі — привід оглянути механізм. Ці прояви можуть бути пов’язані й з іншими деталями, тому висновок роблять після перевірки. Безпосередні причини заміни шестерні — відколи та тріщини зубців, значне спрацювання їхніх контактних поверхонь, пошкодження шліців. Нерівномірний знос потребує також перевірки опор і взаємного положення валів.

Зубчаста передача потерпає від ударних навантажень, недостатнього змащування, твердих частинок між зубцями та люфту підшипників. Заміна шестерні без усунення причини пошкодження може призвести до повторного зношення. Поки коробку розібрано, огляньте парну шестерню, шліци вала, підшипники й деталі, що утримують шестерню від осьового зміщення.

Що перевірити під час добору

Порахуйте зубці знятої деталі та порівняйте зовнішній діаметр, ширину вінця, загальну товщину й виступ маточини. Окремо звірте кількість і профіль внутрішніх шліців, розміри отвору та його відповідність валу. Однакова кількість зубців ще не забезпечує правильного встановлення: відмінності в геометрії вінця або маточини змінюють зачеплення чи положення шестерні в коробці.

Порівняйте торці та посадкові поверхні, зважаючи на те, яким боком стояла стара деталь. Ділянки зі значним спрацюванням не дають точного уявлення про початкові розміри, тому в такому разі потрібна документація механізму. Якщо шестерня зруйнована, перевіряйте не лише її загальну форму, а й відповідність валу та парному вінцю: саме ці з’єднання визначають можливість нормальної роботи.

Під час заміни

Техніку зупиняють і надійно фіксують. Розбираючи коробку, зберігають порядок втулок, шайб і фіксаторів, якщо вони є в конструкції. Посадкові поверхні очищають від забруднень та залишків зносу, оглядають на пошкодження. Шестерню монтують у передбаченому положенні відповідним інструментом. Не можна бити по зубцях або силою насаджувати деталь, якщо шліци не збігаються.

Після складання перевіряють осьову фіксацію, люфт і плавність обертання відповідно до вимог механізму. Заїдання, перекіс чи помітне биття усувають до прикладання навантаження. Під час закривання коробки перевіряють зняті ущільнення та відновлюють змащування за інструкцією техніки. Неправильно підібрана або встановлена шестерня може прискорити зношення парного вінця, пошкодити шліци вала й спричинити повторне розбирання.
