Шестерня ВВП Z-22/32 для Foton 244, Jinma 244/264 AMG

Шестерня ВВП Z-22/32 для Foton 244, Jinma 244/264 AMG призначена для ремонту механізму вала відбору потужності. Через цей механізм обертання від трактора передається під’єднаному обладнанню. Справні зубчасті з’єднання дають змогу передавати навантаження без прослизання та ударів. Шестерню замінюють у разі пошкодження зубців або зношення посадкового з’єднання, щоб подальша робота не руйнувала суміжні деталі.

Будова та ознаки пошкодження

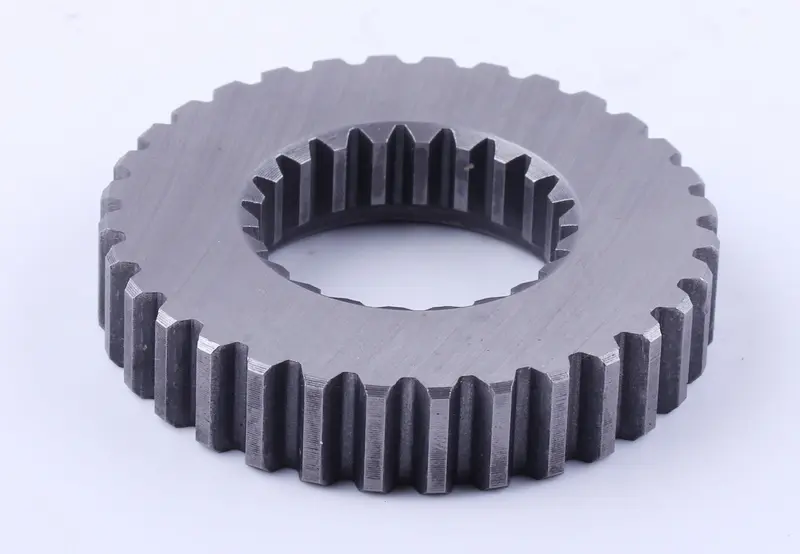

Шестерня має форму кільця із зовнішніми прямими зубцями та внутрішнім зубчастим профілем у центральному отворі. Для встановлення мають збігатися обидва контури: однаковий зовнішній діаметр ще не означає, що деталь правильно сяде на місце й увійде в зачеплення. Позначення Z-22/32 допомагає знайти потрібну шестерню в переліку запчастин, а відповідність перевіряють за геометрією знятого зразка.

Стук, посилення шуму під час роботи відбору потужності, ривки під навантаженням і металеві частинки в мастилі є підставами для огляду механізму. Такі прояви не вказують однозначно на шестерню, тому після розбирання перевіряють і сусідні деталі. На зубцях шукають відколи, тріщини, викришування контактних поверхонь та нерівномірне спрацювання. Усередині отвору оцінюють стан граней і люфт у з’єднанні. Здатність ще передавати обертання не робить шестерню з пошкодженими зубцями придатною до подальшої експлуатації.

Як перевірити відповідність

Зіставте позначення та будову старої деталі, виміряйте зовнішній діаметр, загальну товщину й центральний отвір. Окремо звірте кількість і форму зовнішніх зубців та внутрішніх виступів. Зверніть увагу на фаски, торці й розташування шестерні відносно сусідніх деталей. Не варто оцінювати профіль лише за найбільш зношеним місцем: стерті грані та пошкоджені вершини зубців заважають правильно визначити початкову форму.

За наявності каталогу конкретного трактора перевірте схему механізму та місце шестерні в складеному вузлі. Назва моделі слугує початковим орієнтиром, а остаточний вибір залежить від відповідності знятій деталі та її з’єднанням. Невідповідна товщина може змінити осьовий зазор. Інший профіль зубців здатен спричинити перекіс, утруднене складання та швидке зношення. Якщо шестерня не стає на місце без примусового стягування кріпленням, потрібно ще раз перевірити її розміри й посадку.

На що зважати під час заміни

Розбирають механізм із зупиненим двигуном, вимкненим приводом та унеможливленим випадковим запуском. Під час зняття запам’ятовують або фіксують положення шестерні, шайб, втулок і стопорних деталей, якщо вони є в конструкції. Перед складанням прибирають забруднення та продукти зношення з доступних поверхонь. Оглядають зубці суміжної деталі, посадкову поверхню вала, опори й фіксатори. Зношене з’єднання або надмірний люфт поруч можуть швидко пошкодити нову шестерню.

Деталь установлюють у передбаченому положенні, не завдаючи ударів по зубцях. Пошкоджені стопори та ущільнення, порушені під час розбирання, замінюють відповідно до їхнього стану й вимог складання. Далі перевіряють посадку, фіксацію, осьовий зазор і вільний рух механізму за настановою до трактора. Під час пробного ввімкнення стежать за стороннім стукотом і ривками. Якщо вони з’являються, привід зупиняють і перевіряють правильність складання.
