Шестерня ВВП Z-16/40 Jinma 200/204/240/244 AMG

Шестерня ВВП Z-16/40 Jinma 200/204/240/244 AMG призначена для ремонту приводу вала відбору потужності. Через цей привод обертання від трактора передається до приєднаного обладнання. Справні зубці забезпечують передачу крутного моменту під навантаженням. Відколи та значне спрацювання порушують зачеплення, спричиняють удари й прискорюють зношування суміжних деталей.

Будова шестерні

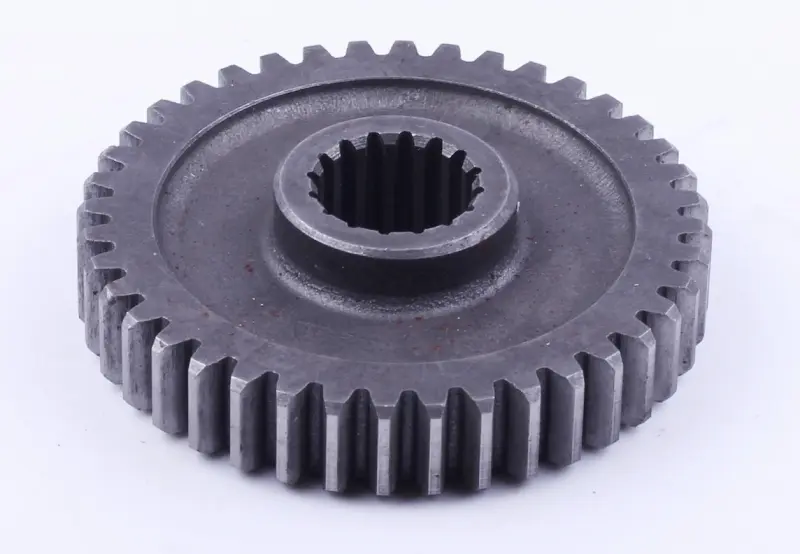

Деталь має зовнішній прямозубий вінець, центральну виступну маточину та отвір із внутрішніми шліцами. Зубчастий вінець працює в парі з іншою шестернею, а шліци з’єднують деталь із валом. Для правильної заміни потрібно зіставити обидва з’єднання: збіг зовнішнього діаметра сам по собі ще не визначає придатність шестерні.

Позначення Z-16/40 використовують для зіставлення зі знятою деталлю та каталогом конкретного механізму. Разом із ним перевіряють геометрію зубців, ширину вінця та положення маточини. Ці параметри впливають на посадку й розташування шестерні відносно сусідніх деталей після складання.

Ознаки зношування

Незвичний гул під час роботи ВВП, стукіт зі збільшенням навантаження або металева стружка в оливі — привід оглянути привод. Такі прояви також можуть виникати через підшипники чи інші деталі, тому шестерню оцінюють після розбирання. На зубцях шукають тріщини, відколи, викришування поверхні та нерівномірне спрацювання.

Окремо перевіряють внутрішні шліци. Зім’яті крайки й виробіток на бічних поверхнях можуть давати люфт на валу та удари під час зміни навантаження. Якщо причиною пошкодження стали перевантаження, брак мастила або перекіс вала через зношені опори, самої заміни шестерні недостатньо: потрібно усунути причину повторного зношування.

Як підібрати заміну

• Зіставте кількість і профіль зовнішніх зубців, діаметр та ширину зубчастого вінця.
• Перевірте кількість і форму внутрішніх шліців, розміри отвору та стан посадки на валу.
• Порівняйте загальну товщину деталі, висоту маточини та її розташування відносно вінця.
• Уточніть спосіб осьової фіксації, розміщення суміжних деталей і позначення за каталогом трактора.

Для порівняння зняту шестерню очищають, а розташування шайб, втулок і фіксаторів зберігають. Інший виступ маточини може змістити зубчастий вінець і порушити зачеплення. Невідповідний профіль шліців не можна виправити силовим насаджуванням: це пошкоджує посадочні поверхні та ускладнює наступне розбирання.

На що зважати під час заміни

Роботу виконують із зупиненим двигуном, унеможлививши випадковий запуск і навантаження від приєднаного обладнання. Порядок доступу до шестерні визначають за будовою приводу. Під час розбирання позначають орієнтацію деталі, після зняття очищають посадочні поверхні та прибирають із порожнини залишки металу й забруднення.

Разом із шестернею оглядають парну шестерню, шліци вала, підшипники та осьові фіксатори. Пошкоджені суміжні деталі замінюють за результатами перевірки. Нову шестерню встановлюють без ударів по зубцях, відновлюють фіксацію та перевіряють вільне обертання й правильність зачеплення. Мащення відновлюють відповідно до вимог трактора. Після складання привод спочатку перевіряють без навантаження, стежачи за сторонніми звуками та відсутністю заїдання.
