Шестерня вертикального вала ведена Z-17 DongFeng AMG

Ведена шестерня вертикального вала Z-17 DongFeng AMG передає обертання в механізмі з конічним зачепленням. Вона отримує зусилля від сполученої шестерні та передає його валу через внутрішні шліци. Позначення Z-17 означає 17 зубців. Для правильної заміни мають збігатися не лише їхня кількість, а й геометрія зубчастого вінця та посадки.

Будова шестерні

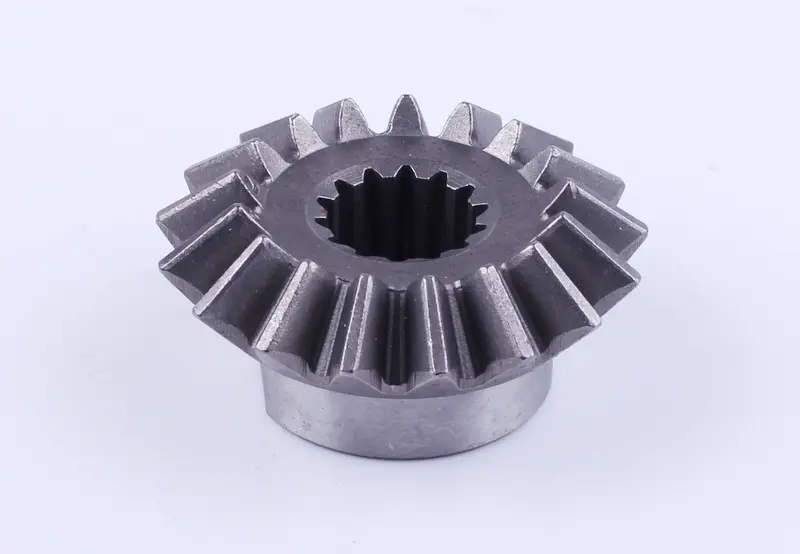

Деталь має конічний зубчастий вінець, центральний отвір зі шліцами та циліндричну маточину, що виступає з корпусу. Зубці розташовані на похилій поверхні. Завдяки такій будові зачеплення передає обертання між валами, які розміщені під кутом один до одного. Шліци з’єднують шестерню з валом, а форма маточини впливає на її положення відносно сусідніх деталей.

У справній передачі зубці обох шестерень контактують без перекосу та надмірного зазору. Інша висота маточини чи відмінний профіль зубців здатні змістити контакт до краю вінця. Тому вільна посадка на вал сама по собі ще не підтверджує правильність підбору: потрібно перевірити й відповідність сполученій шестерні.

Ознаки зношення

Посилений гул, стукіт зі зміною навантаження, ривки під час передавання обертання або відчутний люфт — привід оглянути передачу. Такі прояви бувають також через зношені опори вала, тож причину визначають після розбирання. На зубцях шукають відколи, тріщини, викришування та нерівномірне спрацювання. В отворі перевіряють бічні поверхні шліців: зминання та втрата профілю послаблюють з’єднання з валом.

Шестерні пошкоджуються через нестачу мастила, тверді частинки в зоні зачеплення, перевантаження або зміщення валів у зношених підшипниках. Заміна лише пошкодженої деталі без усунення причини може призвести до повторного зношення. Під час ремонту оглядають також парну шестерню, шліци вала, підшипники та деталі осьової фіксації.

Як перевірити відповідність

• Порахуйте зубці: їх має бути 17. Зіставте форму, напрямок і розміри зубчастого вінця.
• Перевірте кількість та профіль внутрішніх шліців, посадковий діаметр і глибину отвору.
• Порівняйте загальну висоту, діаметр і виступ маточини, розташування опорних торців.
• Звірте спосіб кріплення на валу та положення відносно шестерні, з якою деталь працює в парі.

Орієнтуйтеся на зняту деталь і каталог конкретної техніки DongFeng. Однакова кількість зубців не усуває потреби перевірити решту параметрів. Невідповідні шліци заважають правильній посадці, а інша геометрія вінця порушує контакт у передачі. Для вимірювання обирайте збережені поверхні: значне спрацювання може дати хибний розмір.

Що врахувати під час монтажу

Розбираючи механізм, зберігайте послідовність шайб, втулок і регулювальних деталей, якщо вони передбачені конструкцією. Очистьте посадкові поверхні та перевірте їх на задирки й пошкодження. Шестерню встановлюють у належному положенні, без ударів по зубцях, і закріплюють передбаченим способом. Невідповідність посадки не можна усувати силовим затягуванням.

Після складання контролюють осьове положення, бічний зазор і контакт зубців за ремонтною документацією механізму. До навантаження передачу прокручують вручну, перевіряючи відсутність заклинювання. Для змащування застосовують мастило, передбачене для цього механізму. Помилки регулювання прискорюють зношення нової шестерні, парного вінця й опор вала.
