Шестерня ведуча роздавальної коробки DongFeng 240/244 AMG

Ведуча шестерня роздавальної коробки DongFeng 240/244 AMG передає обертання через зубчасте зачеплення всередині роздавальної коробки. Деталь замінюють, коли пошкодження зубців або посадки заважає справній роботі передачі. Зношений вінець може спричиняти гул і удари під навантаженням, а також прискорювати зношування шестерні, з якою він працює в парі.

Будова деталі

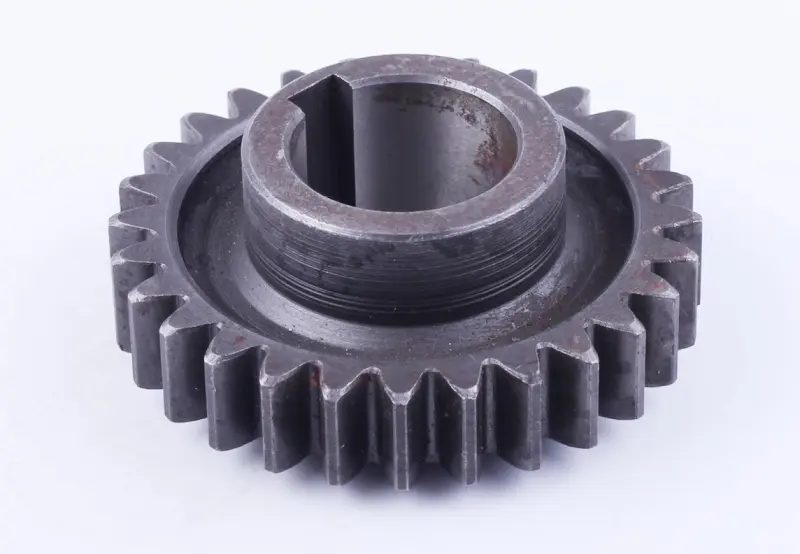

Зовнішній вінець має прямі зубці. У центрі розташовані виступна маточина та посадковий отвір із поздовжнім шпонковим пазом, а між маточиною і вінцем є кільцеве заглиблення. Під час добору враховують взаємне розташування цих частин. Навіть за однакового діаметра отвору інша висота чи сторона виступу маточини може змістити вінець і порушити контакт зубців по ширині.

Ознаки зношування

Причиною для перевірки роздавальної коробки стають посилення шуму, стукіт під час передавання навантаження та металева стружка в оливі. На знятій шестерні оглядають кожен зубець: шукають відколи, тріщини, викришування та помітні сходинки на поверхнях контакту. Перевіряють також отвір і бокові стінки шпонкового паза. Якщо паз розбитий, у з'єднанні з валом може виникати люфт навіть без значних пошкоджень вінця. За самим звуком визначити причину несправності не можна, тому поруч оглядають парну шестерню та підшипники вала.

Як підібрати заміну

Порівняйте кількість зубців, зовнішній діаметр і ширину зубчастого вінця зі знятою деталлю. Далі звірте діаметр отвору, ширину та глибину шпонкового паза, загальну висоту, розміри маточини й напрямок її виступу. Профіль зубців також має відповідати передачі. Відмінність у геометрії зачеплення здатна спричинити надмірний зазор, туге обертання або контакт лише краями зубців, через що навантаження розподілятиметься нерівномірно.

Під час розбирання зберігайте порядок дистанційних і стопорних деталей: він допомагає перевірити розташування упорних поверхонь при складанні. Якщо старий вінець має великі відколи, не використовуйте пошкоджені вершини зубців як основу для вимірювання. Розбита посадка також не дає точного розміру отвору. У таких випадках потрібні неушкоджені ділянки зразка та документація роздавальної коробки. Окремо порівнюйте маточину й паз, а не лише загальний контур шестерні.

На що звернути увагу під час заміни

Очистьте вал і перевірте його посадкову поверхню, стан шпонки та шестерні, що входить у зачеплення з новою деталлю. Зім'ята шпонка, пошкоджений паз вала або люфт підшипників залишать причину ударів у передачі. Супутні деталі замінюють за результатами огляду: сильно зношена парна шестерня швидко пошкоджує новий вінець. Якщо для доступу відкривали корпус, перевірте стан знятих прокладок та ущільнень.

Під час складання дотримуйтеся передбаченої орієнтації шестерні та послідовності встановлення дистанційних деталей і фіксаторів. Не забивайте деталь ударами по зубцях і не намагайтеся виправити невідповідну посадку випадковими підкладками. Перевірте осьове утримання, зазори за документацією механізму та вільне провертання без заклинювання. До початку роботи відновіть передбачене змащування роздавальної коробки. Перше прокручування без навантаження допомагає виявити стукіт або заїдання; за їх появи складання потрібно перевірити повторно.
