Шестерня ведена роздавальної коробки DongFeng 240/244 AMG

Ведена шестерня роздавальної коробки DongFeng 240/244 AMG передає обертання всередині механізму роздавальної коробки. Вона сприймає зусилля від парної шестерні та передає крутний момент через з’єднання з валом. Для ремонту її добирають за будовою зубчастого вінця, внутрішніми шліцами й розташуванням посадкових поверхонь. Самої назви техніки недостатньо, щоб перевірити відповідність деталі конкретній коробці.

Будова шестерні

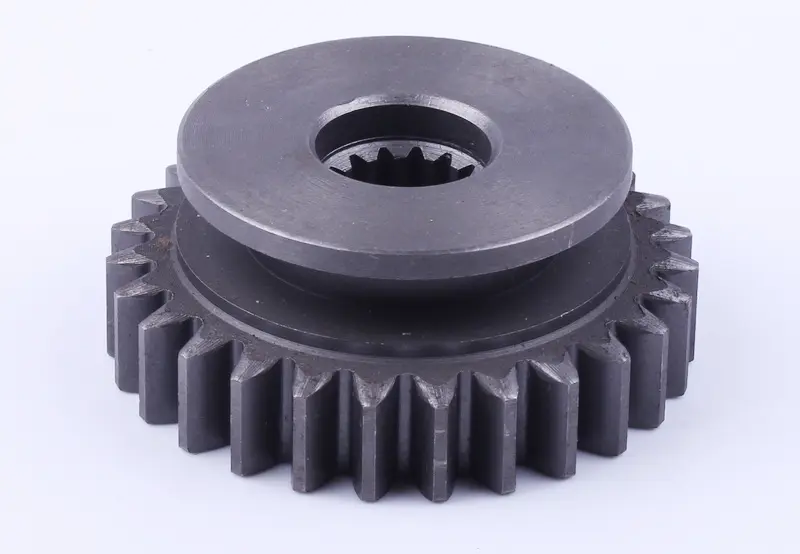

Деталь має зовнішній прямозубий вінець, центральний отвір із внутрішніми шліцами та виступну ступінчасту частину з кільцевою проточкою. Зовнішні зубці входять у зачеплення з парною шестернею, а шліци з’єднують деталь із валом. Розміри маточини та відстані між торцями визначають положення шестерні поруч з іншими деталями, тому порівнювати потрібно весь профіль, а не лише діаметр вінця.

Під час роботи навантаження сприймають бокові поверхні зубців і шліцьове з’єднання. Зношений вінець порушує зачеплення, а пошкоджені шліци спричиняють люфт на валу. Можливість надіти шестерню на вал сама по собі не підтверджує правильного добору: у зібраній коробці вона має займати належне положення та узгоджуватися з парною деталлю.

Ознаки зношення

Оглянути механізм варто, якщо з’явилися гул, стукіт під час зміни навантаження, ривки при передаванні обертання або металеві частинки в оливі. Причиною можуть бути й сусідні деталі, тому разом із шестернею перевіряють вал, підшипники та парний зубчастий вінець. Підставами для заміни самої шестерні є відколи зубців, тріщини, значне викришування контактних поверхонь і пошкодження шліців.

Недостатнє змащування, забруднена олива, ударні навантаження та перекіс через люфт опор вала прискорюють зношення. Під час ремонту потрібно усунути причину пошкодження, інакше вона впливатиме й на нову деталь. Парну шестерню оглядають особливо ретельно: дефекти її зубців можуть швидко пошкодити новий вінець.

Як перевірити відповідність

• Порахуйте зовнішні зубці, порівняйте діаметр і ширину вінця, перевірте профіль зубців.
• Зіставте кількість та форму внутрішніх шліців, розміри отвору й посадку на валу.
• Перевірте загальну висоту, розміри ступінчастої частини, положення кільцевої проточки та відстані між торцями.
• Звірте положення деталі в механізмі, прилеглі шайби й втулки, а також спосіб фіксації вздовж осі.

Для порівняння використовують очищену зняту шестерню та документацію на конкретну коробку. Значне зношення зубців або шліців може спотворювати вимірювання, тому додатково перевіряють поверхні, з якими вони контактують. Невідповідна геометрія вінця порушує зачеплення, а помилка у висоті маточини може спричинити затискання або зміщення деталі вздовж вала.

На що зважати під час монтажу

Розбираючи механізм, зберігають порядок та орієнтацію передбачених конструкцією шайб, втулок і фіксаторів. Перед складанням очищають посадкові поверхні, прибирають із корпусу продукти зношення. Оглядають шліци вала, парну шестерню й підшипники; пошкоджені суміжні деталі замінюють за результатами перевірки.

Шестерню встановлюють у належному положенні, не завдаючи ударів по зубцях. Якщо вона не сідає на місце, перевіряють відповідність шліців і наявність задирок. Після фіксації контролюють осьовий зазор та плавність обертання відповідно до вимог конкретної коробки. Для завершення складання застосовують передбачене для неї мастило. Заїдання чи сторонній стукіт потрібно усунути до роботи під навантаженням.
