Шестерня ведена КПП Z-65 DongFeng 354/404 AMG

Ведена шестерня КПП Z-65 DongFeng 354/404 AMG передає обертання в коробці передач. Зусилля надходить від парної шестерні через зубчасте зачеплення, а крутний момент передається на вал внутрішніми шліцами. Позначення Z-65 означає 65 зубців. Для правильної роботи передачі потрібне точне узгодження зубчастої пари та посадки на валу.

Будова шестерні

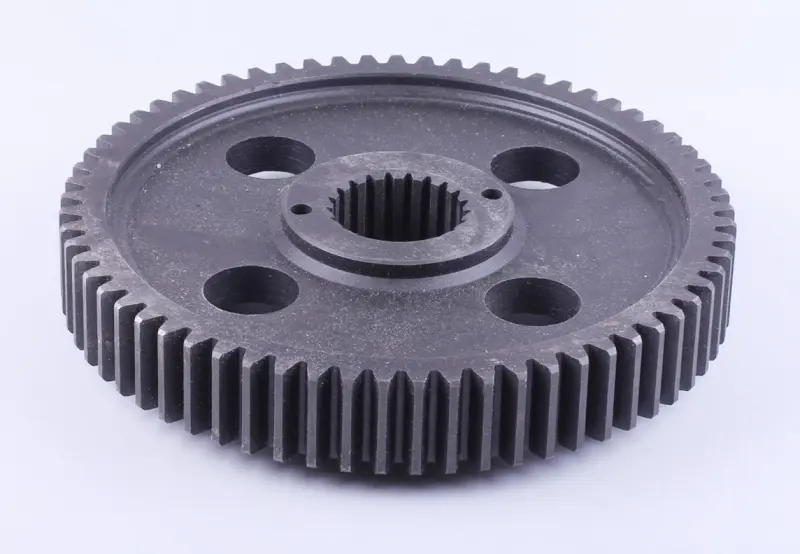

Деталь має дискову форму, зовнішній вінець із прямими зубцями та центральний отвір із внутрішніми шліцами. Навколо посадкового отвору виступає маточина; у диску є чотири великі наскрізні отвори. Під час підбору враховують усю геометрію деталі: однакова кількість зубців не забезпечує правильного встановлення, якщо відрізняються шліци, ширина вінця або положення маточини.

Ознаки зношення

Посилення гулу під навантаженням, стукіт під час роботи передачі, ривки та металева стружка в мастилі дають підставу оглянути коробку. Такі прояви можуть спричиняти й підшипники або сусідні деталі, тому сам звук ще не визначає причину несправності. Після розбирання перевіряють зубці на тріщини, відколи, викришування та нерівномірне спрацювання. На внутрішніх шліцах шукають пошкодження бічних поверхонь і перевіряють люфт з'єднання з валом. Заміна мастила не відновлює пошкоджені зубці чи розбиту посадку.

Як перевірити відповідність

Зіставте нову шестерню зі знятою за кількістю зубців, зовнішнім діаметром, шириною зубчастого вінця та повною товщиною. Для шліцьового отвору звірте кількість шліців, їхній профіль і посадковий діаметр. Також перевірте висоту маточини, її розташування відносно диска, отвори та обидві торцеві поверхні. Маркування або каталожне позначення старої деталі, якщо вони збереглися, допоможуть додатково перевірити підбір.

Невідповідний профіль зубців порушує зачеплення з парною шестернею. Інша товщина чи виступ маточини зміщують деталь уздовж вала, а невідповідні шліци можуть завадити складанню або залишити надмірний люфт. Через це з'являються шум, нагрівання та прискорене зношення. Якщо шестерня стає з перекосом або для насаджування потрібні сильні удари, складання зупиняють і знову перевіряють розміри та стан посадки.

Заміна та перевірка

Для встановлення потрібен доступ до відповідного вала коробки передач. Розбираючи механізм, фіксують положення шестерні та послідовність шайб, втулок і стопорних деталей. Перед складанням очищають посадкові поверхні, оглядають шліци вала, зубці парної шестерні та підшипники. Зношена опора порушує положення вала, а пошкоджена парна шестерня може швидко зіпсувати нову. Фіксатори й ущільнення, які довелося зняти для доступу, перевіряють і замінюють за станом та вимогами ремонтної документації.

Шестерню монтують у належній орієнтації, не вдаряючи по зубцях. Осьову фіксацію та зазори контролюють за керівництвом до коробки передач. Після складання перевіряють, чи механізм обертається вільно, без заклинювання, і застосовують передбачене для КПП мастило. Першу перевірку виконують без різкого навантаження: стежать за роботою передачі та появою сторонніх звуків. Це допомагає вчасно виявити помилку складання до повноцінної роботи техніки.
