Шестерня ведена кінцевої передачі Z-8/67 Xingtai 224/244 AMG

Ведена шестерня кінцевої передачі Z-8/67 для Xingtai 224/244 отримує обертання від ведучої шестерні та передає крутний момент через шліцьове з’єднання. Зубчаста пара кінцевої передачі знижує частоту обертання й збільшує крутний момент. Справні зубці та щільна посадка на валу потрібні для рівномірної роботи під навантаженням без надмірного люфту.

Як влаштована шестерня

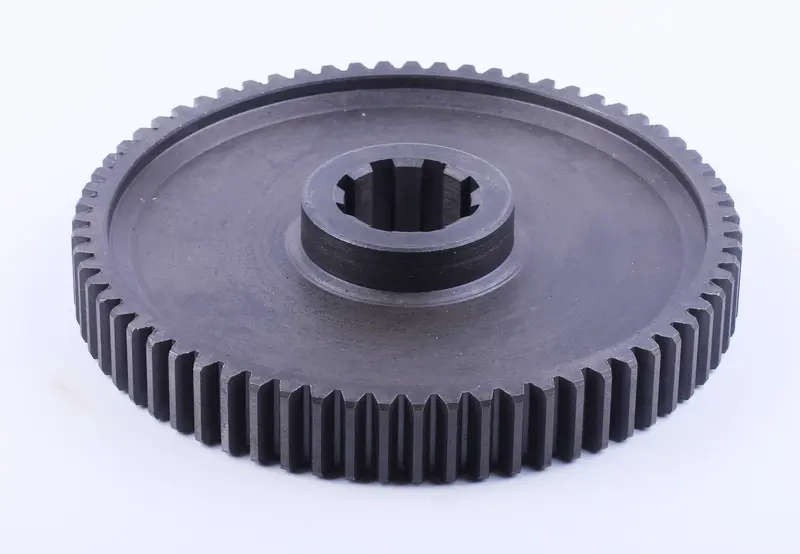

Деталь має дискову форму, зовнішній вінець із прямими зубцями та центральну маточину, що виступає над площиною диска. В отворі маточини розташовані внутрішні шліци. Вінець входить у зачеплення з ведучою шестернею, а шліцьове з’єднання передає обертання валу. Тому під час підбору перевіряють і зубчасту частину, і посадку: однаковий зовнішній діаметр сам по собі не означає взаємозамінність.

Ознаки зношення

Посилення гулу, стукіт зі зміною навантаження, ривки та збільшений люфт є приводом оглянути передачу. Джерелом шуму можуть бути також підшипники чи ведуча шестерня, тож стан деталі оцінюють після перевірки механізму. На демонтованій шестерні оглядають бокові поверхні зубців, їхні вершини та основи, а також шліци всередині маточини.

Тріщини, відколи, викришування та значне спрацювання зубців свідчать про потребу заміни. Зношення шліців може спричиняти кутовий люфт навіть тоді, коли зовнішній вінець цілий. Серед типових причин пошкоджень — нестача мастила, забруднення оливи, перевантаження та зміщення валів через несправні опори. Під час ремонту варто усунути причину зношення, щоб вона не пошкодила нову шестерню.

Перевірка перед встановленням

Зіставте позначення Z-8/67 із демонтованою деталлю та каталогом конкретної машини. Порахуйте зовнішні зубці, порівняйте їхній профіль і напрямок, діаметр вінця, його ширину та загальну товщину деталі. Окремо звірте кількість і форму шліців, розміри посадкового отвору, висоту маточини та її положення відносно диска. Саме ці ознаки визначають, чи стане шестерня на вал і чи збігатиметься положення зубчастого вінця.

Перевірте торцеві поверхні, які контактують із сусідніми деталями, та спосіб осьової фіксації. Інша товщина диска або висота маточини може змістити зачеплення чи завадити складанню. Невідповідні шліци не дадуть установити шестерню або залишать люфт. Різниця в профілі зубців спричиняє неправильний контакт, шум і прискорене зношення зубчастої пари.

Заміна та супутній огляд

Розбираючи передачу, позначте напрямок встановлення маточини та запам’ятайте послідовність шайб, втулок і фіксаторів, які знімаєте. Очистьте посадкові поверхні й видаліть із корпусу продукти зношення. Огляньте ведучу шестерню, шліци вала, підшипники та деталі осьової фіксації. Пошкоджена парна шестерня або люфт в опорах не дозволять відновити правильну роботу лише заміною веденої; супутні деталі замінюють за результатами огляду.

Дотримуйтеся порядку складання та вимог ремонтного керівництва машини. Не намагайтеся посадити несумісні шліци ударами й не спирайте інструмент на зубці. Після встановлення перевірте надійність осьової фіксації, вільне обертання та зазор у зачепленні відповідно до вимог передачі. Використайте передбачене для неї мастило. Першу перевірку виконуйте без різкого навантаження, контролюючи відсутність заїдання та стороннього стукоту.
