Шестерня Z-16/40 для Xingtai 224/244 AMG

Шестерня Z-16/40 для Xingtai 224/244 AMG передає обертання та зусилля через зубчасте зачеплення. Її використовують під час ремонту механізму, коли зубці або посадка знятої деталі зношені чи пошкоджені. Щоб заміна працювала правильно, потрібно зіставити не лише позначення, а й будову зубчастого вінця, шліцьового отвору та маточини.

Будова шестерні

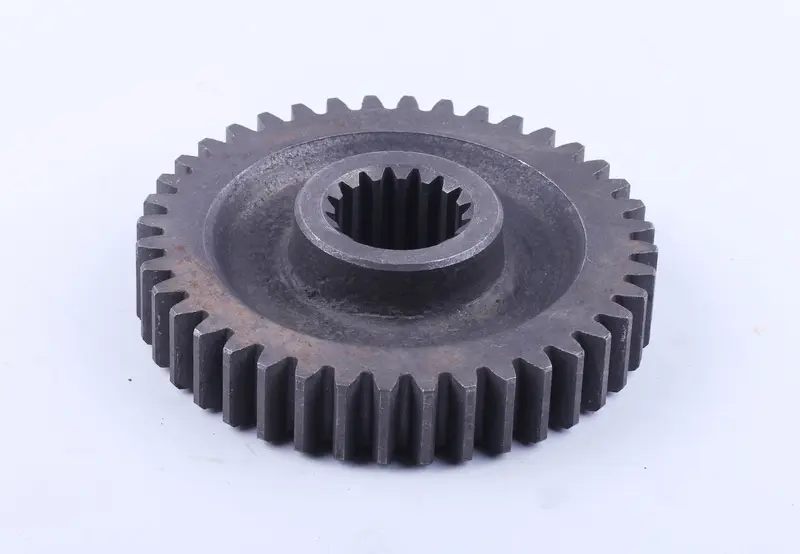

Деталь має зовнішній вінець із прямими зубцями, центральний отвір із внутрішніми шліцами та виступну маточину. Між маточиною і вінцем є заглиблення. Зовнішні зубці входять у зачеплення з парною шестернею, а внутрішні шліци з'єднують деталь із валом. Ці поверхні виконують різні завдання, тому перевіряти їх потрібно окремо: відповідний зовнішній вінець ще не означає збігу посадки на вал.

Ознаки зношення

Посилення шуму, стукіт під навантаженням або люфт у з'єднанні є приводом оглянути механізм. На знятій шестерні перевіряють усі зубці, звертаючи увагу на відколи, тріщини, викришування та нерівномірне спрацювання поверхонь. Також оглядають шліци всередині отвору й торці маточини. Зовнішні зубці можуть залишатися цілими, тоді як зношене шліцьове з'єднання вже має люфт. За самим лише шумом визначати причину не варто: його можуть спричиняти підшипники або порушене положення валів.

Як перевірити відповідність

Зіставте позначення Z-16/40 з документацією механізму та знятою шестернею. Порахуйте зовнішні зубці й внутрішні шліци, порівняйте їхній профіль. Далі перевірте зовнішній діаметр, ширину зубчастого вінця, загальну товщину та розміри посадкового отвору. Окремо виміряйте висоту маточини й порівняйте її розташування відносно торців. Очистьте стару деталь перед вимірюванням: налиплий бруд приховує краї та заважає точному порівнянню.

Навіть невідповідність одного посадкового параметра може не дати зібрати механізм або змінити положення зачеплення. Перевірте стан парної шестерні та шліців вала: сильне спрацювання сусідніх поверхонь заважає новій деталі рівномірно сприймати навантаження. Під час розбирання також огляньте підшипники, дистанційні втулки й деталі фіксації, якщо вони є в конструкції. Їх замінюють за станом та вимогами до ремонту. Якщо зубці відкололися, потрібно прибрати уламки із зони зачеплення й перевірити, чи не пошкоджені деталі поруч.

Монтаж і перевірка

Працюйте на зупиненій техніці, унеможлививши випадковий запуск. Перш ніж знімати шестерню, зафіксуйте напрямок виступу маточини та порядок шайб, втулок і фіксаторів поруч із нею. Очистьте посадкові поверхні, перевірте відсутність задирок. Під час встановлення не допускайте перекосу та не намагайтеся усунути невідповідність шліців ударами по зубцях. Спосіб посадки, потрібне мащення й регулювання зачеплення визначають за документацією механізму.

Після складання перевірте надійність фіксації та вільне обертання без контакту із сусідніми деталями. Заклинювання чи надмірний люфт потрібно усунути до роботи під навантаженням. Неправильний профіль зубців, невідповідна посадка або осьове зміщення прискорюють зношення зубчастої пари та можуть призвести до пошкодження вала й підшипників.
