Шестерня 3/4 передачі рухома КПП Z-8/21/18 DongFeng 354/404 AMG

Рухома шестерня 3/4 передачі КПП Z-8/21/18 призначена для коробки передач DongFeng 354/404. Вона бере участь у передаванні обертання та ввімкненні відповідного ступеня: під час перемикання рухома деталь переходить у потрібне положення. Шестерню замінюють у разі пошкодження зубців, зношення посадки або поверхонь зачеплення. Позначення AMG збережено в назві деталі.

Будова та призначення

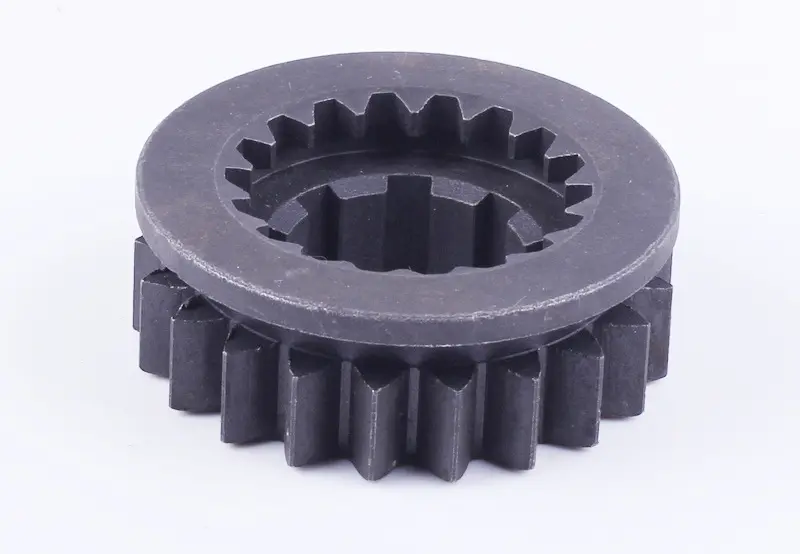

Деталь має зовнішні зубці, центральний отвір із внутрішніми шліцами та широкий кільцевий виступ. Для правильної роботи мають збігатися кілька параметрів: зовнішнє зачеплення повинно відповідати парній деталі, а внутрішній профіль — посадці на валу. Рухома шестерня має переміщуватися в передбачених межах без заїдання. Надмірний люфт порушує взаємне положення деталей, а тугий хід заважає повністю ввімкнути передачу.

Ознаки зношення

Шум на відповідній передачі, складне перемикання або самовільне вимкнення під навантаженням є приводом перевірити механізм. Самі симптоми ще не визначають несправну деталь: після розбирання оглядають зубці, внутрішні шліци та кромки зачеплення. Відколи, тріщини, викришування поверхні, задири в отворі й помітно заокруглені кромки допомагають оцінити стан шестерні. Серед причин пошкодження — ударні навантаження, неповне ввімкнення передачі, недостатнє змащування та перекіс через зношені опори вала.

Як підібрати заміну

Зіставте позначення Z-8/21/18 зі знятою деталлю та каталогом конкретної коробки. Порахуйте зубці кожного вінця, звірте кількість і профіль внутрішніх шліців. Виміряйте зовнішні діаметри й загальну ширину, порівняйте форму торців, розташування кільцевого виступу та відстані між поверхнями, які задають положення шестерні. Збігу лише одного розміру недостатньо: деталь зі схожим зовнішнім контуром може не підійти до вала або не забезпечити повного зачеплення.

Зношена шестерня придатна для порівняння форми, проте розбитий отвір чи стерті кромки не варто брати за еталон посадкових розмірів. Перед вимірюванням очистьте поверхні від мастила та відкладень. Зверніть увагу, з якого боку розташований кожний вінець і як він співвідноситься з торцями. Якщо коробку вже ремонтували, перевіряйте виконання встановлених деталей, а не орієнтуйтеся лише на позначення техніки.

Що перевірити під час заміни

Для встановлення шестерні коробку розбирають за порядком, наведеним у ремонтній документації. Під час знімання фіксують орієнтацію деталі та послідовність втулок, шайб і стопорів. Оглядають зубці парної деталі, шліци вала, вилку перемикання й опори вала. Зношення цих деталей може спричинити повторне пошкодження нової шестерні, тому потребу в їхній заміні визначають після огляду. З порожнини коробки видаляють уламки та продукти зношення.

Під час складання змащують контактні поверхні, встановлюють передбачені фіксатори та перевіряють осьове переміщення без заклинювання. Не намагайтеся насадити шестерню ударами, якщо профіль не збігається. До роботи під навантаженням перевірте повне ввімкнення потрібних положень і вільне обертання механізму. Невідповідна ширина, посадка чи розташування зубчастих вінців можуть залишити зачеплення неповним, спричинити шум і потребу знову розбирати коробку.
