Шестерня 3/4 передачі рухома Z-16/32/37 Foton 244, Jinma 244/264 AMG

Рухома шестерня 3/4 передачі Z-16/32/37 призначена для коробки передач Foton 244, Jinma 244/264. Вона передає обертання та бере участь у виборі третьої або четвертої передачі: пересувається вздовж вала в положення, яке задає механізм перемикання. Для ремонту потрібна шестерня, що відповідає знятій деталі за посадкою та геометрією зубчастих вінців. Самого збігу моделі техніки для такого підбору недостатньо. Позначення товару — Z-16/32/37 AMG.

Будова шестерні

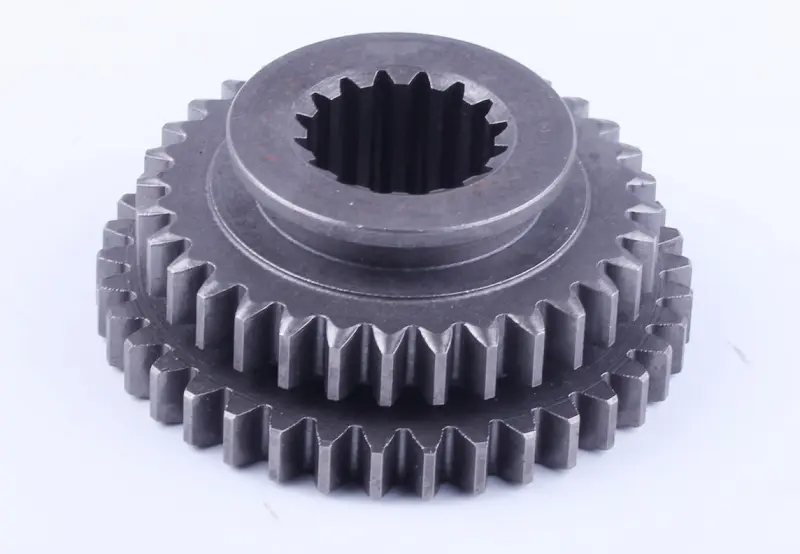

Конструкція поєднує два зовнішні прямозубі вінці різного діаметра, отвір із внутрішніми шліцами та виступну маточину. Через шліци шестерня передає обертання у з'єднанні з валом і водночас може переміщуватися вздовж нього. Справна деталь повинна рухатися в передбачених межах без заклинювання та правильно входити в зачеплення. Стан внутрішньої посадки тут має таке саме значення, як і цілісність зовнішніх зубців.

Ознаки зношення

Шум під час роботи на відповідній передачі, складне вмикання або вибивання передачі під навантаженням — причини перевірити шестерню та механізм її переміщення. Самі симптоми ще не визначають несправну деталь. Після розбирання шукають відколи, тріщини, викришування на поверхнях зубців, зім'яті торці та пошкоджені шліци. Нерівномірне спрацювання зубчастого вінця може вказувати на перекіс чи зачеплення не на повну ширину.

Типові причини пошкоджень — ударні навантаження, неповне ввімкнення передачі та недостатнє змащування. Люфт в опорах вала або зношена вилка також здатні змістити шестерню відносно потрібного положення. Під час її заміни оглядають парну шестерню, шліци вала, вилку перемикання, підшипники та деталі осьової фіксації. Усунення причини зношення допомагає уникнути повторного пошкодження після складання.

Перевірка перед установленням

• Зіставте позначення Z-16/32/37, порахуйте зубці обох зовнішніх вінців і внутрішні шліци.
• Порівняйте діаметри та ширину вінців, загальну висоту шестерні й виступ маточини.
• Перевірте розмір і профіль шліцьового отвору: однаковий на око діаметр не визначає відповідність посадки.
• Звірте розташування вінців, форму торців і поверхні контакту з механізмом перемикання.

Для порівняння використовуйте очищену зняту шестерню та схему саме тієї коробки передач, яку ремонтуєте. Різниця в ширині чи зміщенні вінця впливає на глибину зачеплення та доступний хід. Невідповідні шліци можуть завадити складанню, спричинити заїдання або надмірний люфт. Помилка в геометрії зубців порушує роботу пари навіть тоді, коли шестерня вільно сідає на вал.

Порядок заміни

Під час розбирання запам'ятовують або фіксують черговість деталей і напрямок установлення шестерні. Вал та посадочні поверхні очищають, оглядають на задири й змащують відповідно до вимог коробки передач. Шестерню насувають на шліци без ударів по зубцях. Якщо рух утруднений, спершу перевіряють посадку та стан поверхонь, а не збільшують зусилля. Пошкоджені суміжні деталі й фіксатори замінюють за результатами огляду. До закриття корпусу перевіряють хід шестерні, повне ввімкнення та відсутність заклинювання. Після складання забезпечують належне змащування й перевіряють перемикання без різкого навантаження.
