Шестерня 3/4 передачі вторинного вала Z-21 DongFeng AMG

Шестерня 3/4 передачі вторинного вала Z-21 DongFeng AMG працює в механізмі коробки передач. Вона передає обертання через зубчасте зачеплення, а з валом з’єднується внутрішніми шліцами. Позначення Z-21 означає 21 зуб. Для заміни потрібно врахувати місце деталі в коробці та її геометрію: однакова кількість зубців ще не означає, що дві шестерні взаємозамінні.

Будова та призначення

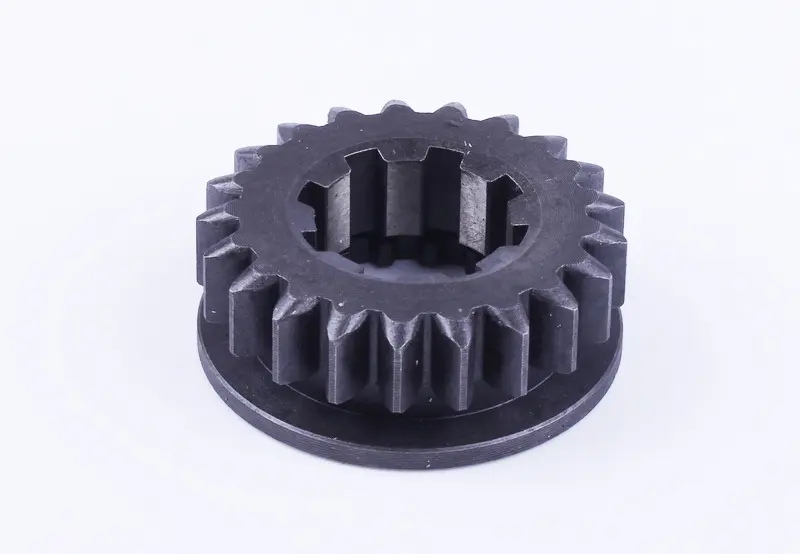

Деталь має зовнішній вінець із прямими зубцями, центральний шліцьовий отвір і кільцевий бурт з одного боку. Вінець входить у зачеплення з парною шестернею, а внутрішні шліци передають зусилля між шестернею та валом. Ширина вінця, форма отвору й розташування бурта впливають на посадку та положення серед сусідніх деталей. Тому порівнювати шестерні варто з обох боків, перевіряючи також торці й уступи.

Ознаки зношення

Шестерню перевіряють за наявності сколів, тріщин, викришування поверхонь зубців або виробітку внутрішніх шліців. Гул під навантаженням, стукіт і труднощі з перемиканням є приводом оглянути коробку, проте не доводять несправність саме цієї деталі. До пошкоджень можуть призвести недостатнє змащування, металеві частинки в зоні зачеплення, ударні навантаження чи порушення положення валів. Якщо причину залишити, нова шестерня також швидко зношуватиметься.

Як перевірити відповідність

Зіставте призначення деталі в коробці, кількість і профіль зовнішніх зубців, кількість та форму внутрішніх шліців. Виміряйте зовнішній діаметр, загальну висоту, ширину зубчастого вінця та розміри посадкового отвору. Для бурта перевірте товщину, діаметр і розташування відносно вінця. Різниця в цих параметрах може перешкодити складанню або змістити шестерню відносно парної деталі.

Звіряйте зняту шестерню зі схемою конкретної коробки передач. Значний виробіток змінює форму зубців і шліців, тому пошкоджена поверхня не завжди придатна як зразок для точного порівняння. Потрібна відповідність і зубчастій парі, і посадці на вторинному валу. Неправильний профіль зубців спричиняє нерівномірний контакт, шум та прискорене зношення. Невідповідні шліци заважають встановленню або утворюють зайвий люфт у з’єднанні.

Що врахувати під час заміни

Під час розбирання зафіксуйте, яким боком стоїть шестерня, та порядок сусідніх втулок, шайб і стопорних деталей, якщо вони передбачені конструкцією. Приберіть бруд і металеві частинки з місця складання. Огляньте парну шестерню, шліци вторинного вала й підшипники. Пошкоджені поверхні зачеплення або люфт опор можуть погіршити роботу нової деталі, тому зношені суміжні деталі замінюють за результатами огляду.

Встановлюйте шестерню за інструкцією до коробки, дотримуючись орієнтації бурта, порядку фіксації та потрібних зазорів. Не намагайтеся виправити невідповідну посадку ударами чи сточуванням зубців. Після складання перевірте обертання механізму та вмикання передач без навантаження: рух має бути без заклинювання. До запуску відновіть змащування відповідно до вимог коробки. Помилкове розташування або неналежна фіксація можуть спричинити осьове зміщення шестерні й пошкодження сусідніх деталей.
