Шестерня 3/4 передачі Jinma 200/204/240/244 AMG

Шестерня 3/4 передачі Jinma 200/204/240/244 AMG працює в коробці передач і бере участь у передаванні обертання на третій та четвертій передачах. Її замінюють, коли зубці або посадкові поверхні пошкоджені й більше не забезпечують належної роботи зачеплення. Справність шестерні впливає на передавання навантаження: зношені зубці можуть спричиняти шум і прискорювати пошкодження деталей, з якими вони контактують.

Будова деталі

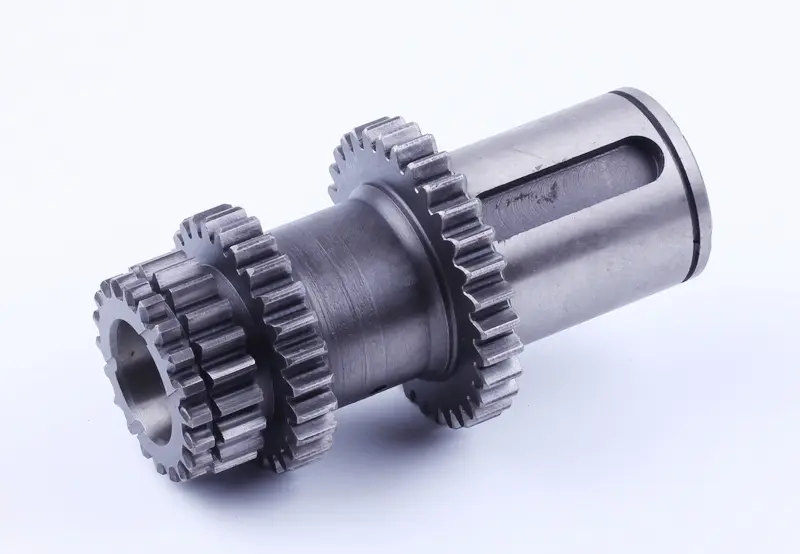

На видовженому ступінчастому корпусі розташовано кілька зубчастих вінців різного діаметра. Усередині є центральний отвір, на довгій циліндричній частині — поздовжній паз, а поблизу торця — кільцева канавка. Для правильного встановлення мають збігатися не лише загальні обриси, а й розташування вінців, уступів і пазів. Від цих особливостей залежить положення шестерні в коробці та її взаємодія із сусідніми деталями.

Ознаки зношення

Приводом перевірити шестерню можуть бути гул на окремій передачі, хрускіт під час перемикання, ривки під навантаженням або самовільне вимикання передачі. Причиною таких симптомів бувають також підшипники й механізм перемикання, тому заміну обґрунтовують оглядом після розбирання. Шукають відколи, тріщини, викришування на робочих поверхнях зубців і деформацію. Посадковий отвір перевіряють на задири та зношення, через яке деталь може втратити правильне положення відносно вала.

Як перевірити відповідність

Для підбору використовуйте зняту шестерню та каталог саме тієї коробки передач, яку ремонтуєте. Порахуйте зубці кожного вінця, порівняйте зовнішні діаметри та ширину вінців, загальну довжину корпуса, діаметр і профіль центрального отвору. Перевірте відстані між вінцями, розташування уступів, довжину й ширину поздовжнього паза та параметри кільцевої канавки. Самого збігу назви техніки недостатньо: відмінності посадки чи розташування зубчастих вінців можуть завадити складанню або залишити неповне зачеплення.

Що врахувати під час заміни

Шестерню встановлюють під час ремонту розібраної коробки, дотримуючись послідовності з ремонтного керівництва. До демонтажу запам’ятовують або позначають її орієнтацію та порядок сусідніх деталей, шайб і фіксаторів, якщо вони передбачені конструкцією. Посадкові поверхні очищають, перевіряють стан вала, підшипників і зубчастих вінців, що працюють у парі з цією шестернею. Люфт опори або пошкоджені зубці парної деталі здатні швидко зіпсувати нову шестерню, тому такі несправності усувають під час того самого ремонту.

Не саджайте деталь на місце ударами по зубцях. Якщо вона не стає в потрібне положення, перевірте посадку, напрямок встановлення та наявність задирок. Після встановлення передбачених фіксаторів контролюють вільне обертання, осьові зазори й роботу перемикання за документацією коробки. Помилка в підборі або складанні може призвести до заклинювання, шуму та руйнування зубців. Після завершення складання й заливання оливи, визначеної керівництвом, коробку перевіряють без значного навантаження, стежачи за сторонніми звуками та чіткістю вмикання передач.
