Шестерня 3-ї передачі проміжного вала КПП Z-8/36 DongFeng 240/244 AMG

Шестерня 3-ї передачі проміжного вала КПП Z-8/36 DongFeng 240/244 AMG призначена для заміни відповідної шестерні в коробці передач. Через зубчасте зачеплення вона бере участь у передаванні обертання під час роботи третьої передачі. Справні зубці та правильна посадка на валу потрібні для узгодженої роботи пари. Пошкодження цих поверхонь можуть спричиняти шум під навантаженням, удари та подальше руйнування сполучених деталей.

Будова та ознаки зношення

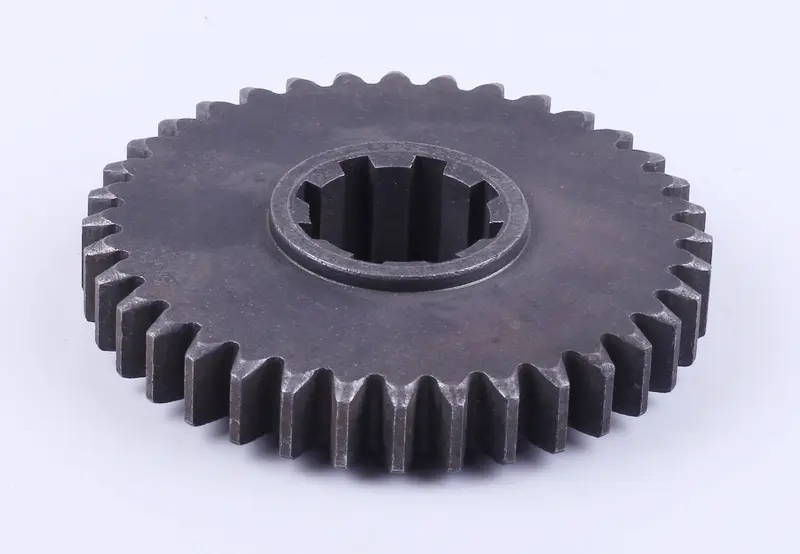

Деталь має зовнішній зубчастий вінець із прямими зубцями, центральний отвір із внутрішніми шліцами та виступ навколо отвору. Зовнішні зубці працюють у зачепленні з парною шестернею, а шліци з'єднують деталь із валом. Під час підбору перевіряють обидві частини: однаковий зовнішній діаметр ще не означає відповідності, якщо різняться профіль шліців, ширина вінця чи розташування виступу.

Шестерню замінюють за наявності відколів і тріщин зубців, викришування робочих поверхонь, вираженого нерівномірного зношення або пошкоджених шліців. Гул чи стукіт на третій передачі дає привід оглянути зубчасту пару, проте лише за звуком визначати несправну деталь не варто. Під час розбирання перевіряють парну шестерню, проміжний вал і його опори. Люфт підшипників може порушувати зачеплення навіть тоді, коли зубці ще не мають помітних пошкоджень.

Як перевірити відповідність

Порівняйте зняту шестерню із заміною за місцем у коробці, позначенням Z-8/36 та геометрією. Звірте кількість зовнішніх зубців, кількість і профіль внутрішніх шліців, зовнішній діаметр, загальну товщину та ширину зубчастого вінця. Окремо перевірте висоту виступу, форму торців і посадкові поверхні. Від цих параметрів залежить, чи стане шестерня на вал і чи буде її вінець розташований правильно відносно сусідньої шестерні.

Перед порівнянням очистьте стару деталь: бруд у канавках заважає оцінити форму шліців. Розміри знімайте з неушкоджених ділянок, оскільки зношена посадка може спотворити результат. Модель техніки допомагає звузити вибір, а остаточну відповідність встановлюють за деталлю та каталогом конкретної коробки передач. Помилка в товщині або розташуванні вінця здатна спричинити затискання, надмірне осьове переміщення чи неповний контакт зубців.

Заміна та контроль складання

Розбираючи коробку, збережіть послідовність сусідніх деталей, шайб, втулок і фіксаторів, якщо вони є в конструкції. Після зняття шестерні огляньте шліци вала й зубці парного вінця, перевірте підшипники та наявність металевих частинок у корпусі. Пошкоджені сполучені деталі потребують уваги разом із причиною зношення. Нова шестерня на розбитій посадці або в парі з пошкодженими зубцями швидко зазнає повторного пошкодження.

Встановлюйте шестерню в належному положенні, дотримуючись порядку складання та вимог керівництва щодо фіксації й зазорів. Не підганяйте посадку ударами по зубцях. До закриття коробки перевірте правильність розташування деталей, прокручування механізму без заклинювання та перемикання передач. Після складання відновіть змащення відповідно до вимог коробки й проведіть пробну перевірку без різкого навантаження, стежачи за сторонніми звуками та нагріванням.
