Шестерня 3-ї передачі проміжного вала КПП Z-24/35 DongFeng 354/404 AMG

Шестерня 3-ї передачі проміжного вала КПП Z-24/35 призначена для ремонту коробки передач DongFeng 354/404. Вона передає обертання через зубчасте зачеплення під час роботи третьої передачі. Стан зубців і посадки на валу впливає на те, як механізм сприймає навантаження: надмірний люфт спричиняє удари, а пошкоджені поверхні зубців порушують контакт. Шестерню замінюють, коли зношений вінець або внутрішнє шліцьове з'єднання.

Будова та причини заміни

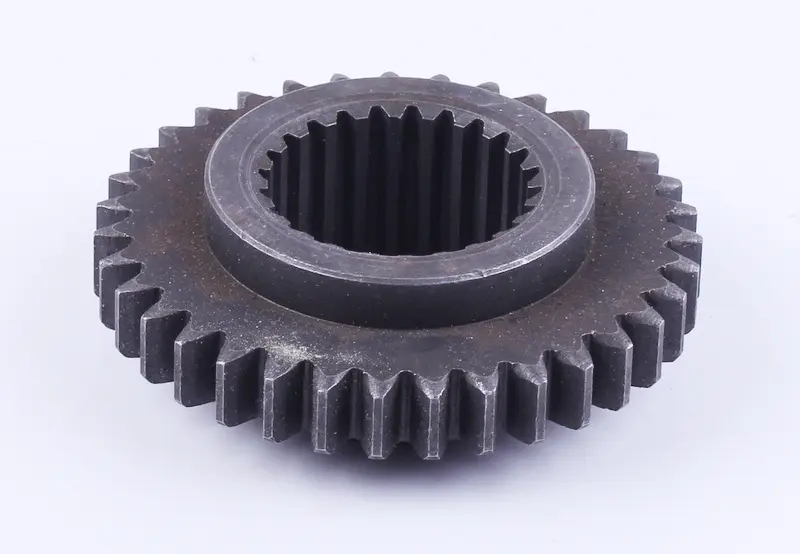

Деталь має зовнішній прямозубий вінець, отвір із внутрішніми шліцами та виступну маточину. Зубці працюють у парі з іншою шестернею, а шліци з'єднують деталь із валом. Висота маточини, ширина вінця й форма посадкового отвору визначають положення шестерні в коробці. Тому близький зовнішній діаметр ще не означає, що деталь стане на місце та правильно працюватиме в зачепленні.

Посилений гул на третій передачі, стукіт під навантаженням або металева крихта в оливі — привід перевірити шестерні та опори вала. Самого звуку недостатньо, щоб визначити причину несправності. Після розбирання оглядають зубці на відколи, тріщини й викришування, а шліци — на спрацювання та сліди ударів. Типові причини таких пошкоджень — недостатнє змащування, різкі навантаження та робота з надмірним люфтом вала.

Як перевірити відповідність

Позначення Z-24/35 звіряють із каталогом конкретної коробки передач і демонтованою деталлю. Під час добору враховують місце шестерні в механізмі, а не лише модель техніки. Невідповідні шліци завадять правильній посадці, а відмінності зубчастого вінця можуть спричинити шум, заклинювання чи швидке руйнування поверхонь зачеплення.

• Порахуйте зовнішні зубці, порівняйте їхній профіль, діаметр і ширину вінця.
• Звірте кількість, форму та розміри внутрішніх шліців; перевірте також шліци самого вала.
• Порівняйте загальну товщину деталі, висоту й бік виступу маточини, торці та посадкові фаски.
• Перевірте, як шестерня розташована відносно сусідніх деталей і чим обмежене її осьове переміщення в цій коробці.

Що врахувати під час монтажу

Для заміни коробку розбирають у послідовності, передбаченій її конструкцією. Знімаючи стару шестерню, фіксують напрямок маточини та порядок розташування прилеглих деталей. Вал і посадкові поверхні очищують, перевіряють на задирки та спрацювання. Якщо нова деталь не сідає на місце, перевіряють розміри й стан з'єднання; удари по зубцях не є способом виправити невідповідну посадку.

Разом із шестернею оглядають парний зубчастий вінець, підшипники проміжного вала та деталі осьової фіксації. Залишений люфт або пошкоджені зубці парної шестерні можуть швидко зіпсувати нову деталь. Зношені складові замінюють за результатами огляду. Під час складання дотримуються вимог документації КПП до зазорів і фіксації, а після нього перевіряють вільне обертання та вмикання передачі. Належне змащування і правильне взаємне положення зубчастих вінців потрібні для роботи без зайвого нагрівання та прискореного зносу.
