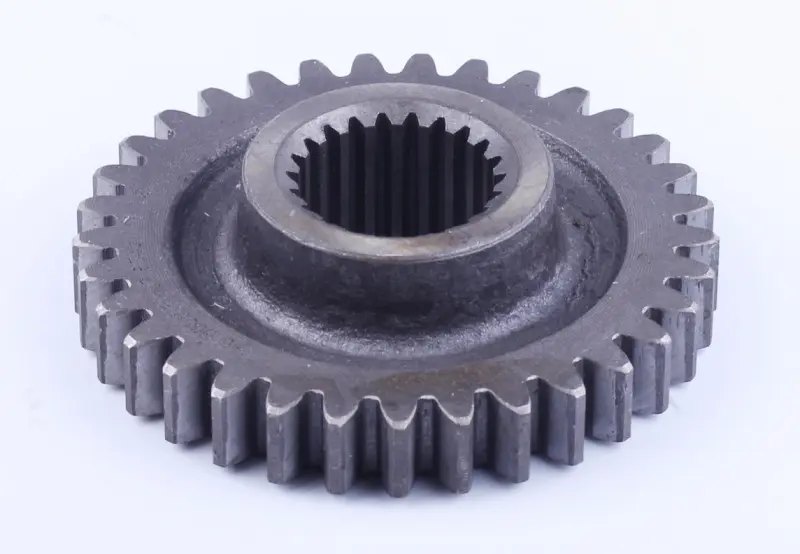

Шестерня 3-ї передачі ведуча Z-33/22 Foton 354/404 AMG

Ведуча шестерня 3-ї передачі Z-33/22 призначена для коробки передач Foton 354/404. Вона передає обертання через зубчасте зачеплення та працює разом із парною шестернею. Її замінюють під час ремонту третьої передачі, коли пошкоджені зубці або зношене з’єднання з валом. Правильний підбір забезпечує потрібне положення деталі й узгоджену роботу зубчастої пари під навантаженням.

Будова шестерні

Деталь має зовнішній вінець із прямими зубцями, виступну центральну маточину та отвір із внутрішніми шліцами. Вінець входить у зачеплення з парною шестернею, а через шліци передається крутний момент між валом і деталлю. Тому порівнювати потрібно і зубчасту частину, і посадку: однаковий зовнішній вигляд вінця ще не означає, що шестерня підійде на вал.

Зубці зазнають повторних навантажень у місцях контакту. Брак мастила, металеві частинки в оливі, перевантаження та порушення взаємного положення валів прискорюють зношування. Якщо причиною пошкодження став люфт підшипника або зношена парна шестерня, заміна лише однієї деталі не усуне проблему.

Ознаки зношування

Посилений гул саме на третій передачі, стукіт зі зміною навантаження та металева крихта в оливі — привід оглянути коробку. За самим звуком визначити несправну деталь не можна: подібні прояви бувають і через підшипники. Після розбирання перевіряють зубці на відколи, тріщини, викришування та задири. Окремо оглядають внутрішні шліци, щоб виявити зношування профілю й пошкодження посадочних поверхонь.

Як перевірити відповідність

Зіставте позначення Z-33/22 зі знятою шестернею та каталогом конкретної коробки передач. Порахуйте зовнішні зубці й внутрішні шліци, порівняйте зовнішній діаметр, ширину вінця, загальну висоту та виступ маточини. Стару деталь варто очистити перед вимірюванням: налиплий бруд і задирки заважають точно оцінити її геометрію.

Зверніть увагу на профіль шліців, форму торців і положення маточини відносно зубчастого вінця. Ці ознаки визначають, як шестерня розміститься на валу та взаємодіятиме із сусідніми деталями. Невідповідна ширина або зміщення вінця порушує зачеплення, а інший шліцьовий профіль заважає правильній посадці. Підпилювання зубців чи встановлення силою не робить невідповідну деталь придатною.

На що зважати під час заміни

Розбираючи передачу, зафіксуйте орієнтацію шестерні та послідовність дистанційних деталей і фіксаторів, які передбачені конструкцією. Після демонтажу очистіть вал, перевірте його шліци, стан парної шестерні, підшипників та упорних поверхонь. Сусідні деталі з пошкодженнями замінюють за результатами огляду, щоб вони не спричинили швидкого зношування нової шестерні.

Спосіб посадки й фіксації дотримуйте за посібником до коробки передач. Не бийте по зубцях: для прикладання монтажного зусилля потрібна відповідна оправка з урахуванням будови з’єднання. До закриття корпусу перевірте, чи механізм обертається без заїдання, а зазори відповідають вимогам посібника. Після складання відновіть передбачене змащування та перевірте передачу без різкого навантаження. Якщо стукіт або гул залишився, слід перевірити складання й стан сполучених деталей.
