Шестерня 3-ї передачі Z-31/32 для Foton 244, Jinma 244/264 AMG

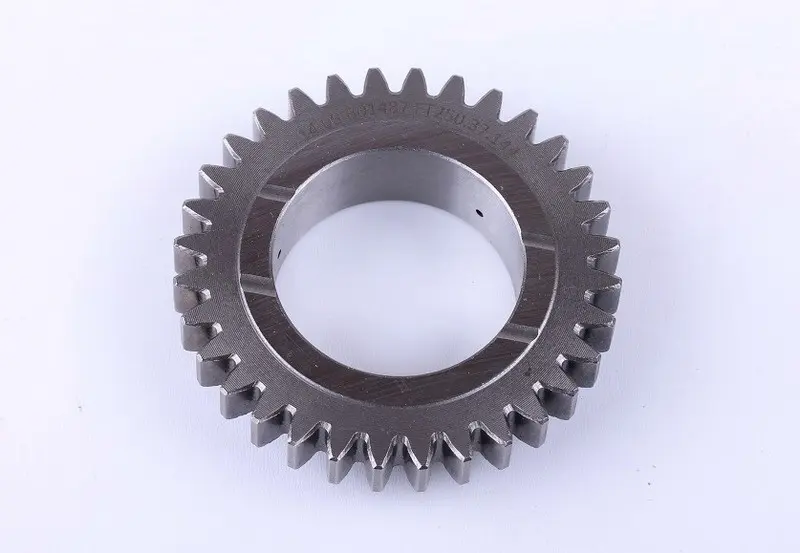

Шестерня 3-ї передачі Z-31/32 для Foton 244, Jinma 244/264 AMG призначена для ремонту коробки передач. Через зубчасте зачеплення вона бере участь у передаванні крутного моменту під час руху на третій передачі. Деталь замінюють у разі пошкодження зубців або зношення посадкової поверхні, щоб відновити правильне зачеплення та не допустити подальшого пошкодження суміжних деталей.

Будова та призначення

Шестерня має зовнішній зубчастий вінець і центральний циліндричний отвір. Її робота залежить від профілю зубців, ширини вінця, розмірів отвору та положення торцевих поверхонь. Саме ці параметри визначають, як деталь сідає на своє місце та взаємодіє із сусідніми деталями коробки. Позначення Z-31/32 враховують разом із геометрією знятої шестерні: однаковий зовнішній діаметр ще не означає, що заміна підійде.

Ознаки зношення

Гул або стукіт на третій передачі та металеві частинки в мастилі коробки є приводом перевірити зубчасте зачеплення. Після розбирання оглядають зубці на наявність тріщин, сколів, викришування й помітного спрацювання контактних поверхонь. На центральному отворі та торцях перевіряють задирки й нерівномірні сліди контакту, які можуть вказувати на порушення посадки або осьового положення. Самого шуму недостатньо для висновку: подібні прояви бувають і через несправні підшипники чи зношену парну шестерню.

Як перевірити відповідність

Порівняйте стару деталь із новою за позначенням, кількістю та формою зубців, зовнішнім діаметром, шириною вінця і загальною товщиною. Виміряйте посадковий отвір, зіставте форму торців, розташування виступів, проточок та отворів. Потрібен збіг усіх поверхонь, що визначають посадку й розташування в коробці. Якщо знята шестерня має значні пошкодження, розміри краще звіряти з каталогом установленої коробки передач, а не брати зношену поверхню за точний зразок.

Зверніть увагу на спосіб опори та фіксації шестерні, а також на деталі, які прилягають до її торців. Невідповідний отвір може спричинити люфт або утруднити обертання. Помилка у ширині чи положенні зубчастого вінця порушує контакт зубців і збільшує навантаження на окремі ділянки. Якщо посадкові розміри не збігаються, не намагайтеся встановити шестерню ударами або примусовим стягуванням деталей.

Що врахувати під час заміни

Коробку розбирають у послідовності, передбаченій для її конструкції. Під час знімання запам’ятовують порядок і орієнтацію шайб, втулок та фіксаторів, якщо вони є в цьому механізмі. Одночасно перевіряють парну шестерню, опорні поверхні, підшипники та кріпильні деталі. Зубчастий вінець зі сколами або викришуванням не залишають у зачепленні з новою деталлю: він може швидко пошкодити її зубці.

Перед складанням із зони ремонту прибирають уламки та забруднення. Монтажне зусилля прикладають відповідно до будови посадки, не вдаряючи по зубцях. Після встановлення контролюють осьовий зазор за вимогами коробки, вільне обертання та вмикання передачі. Для роботи потрібне мастило, передбачене для цієї коробки. Першу перевірку проводять без значного навантаження, стежачи за сторонніми звуками та можливим заїданням.
