Шестерня 2-ї передачі Z-38 Jinma 254 AMG

Шестерня 2-ї передачі Z-38 Jinma 254 AMG призначена для ремонту коробки передач Jinma 254. Вона передає обертання та крутний момент під час роботи на другій передачі. Позначення Z-38 вказує на 38 зубців. Для правильної заміни мають збігатися також посадка, профіль зубців і розташування поверхонь, що контактують із сусідніми деталями механізму.

Будова та ознаки зношення

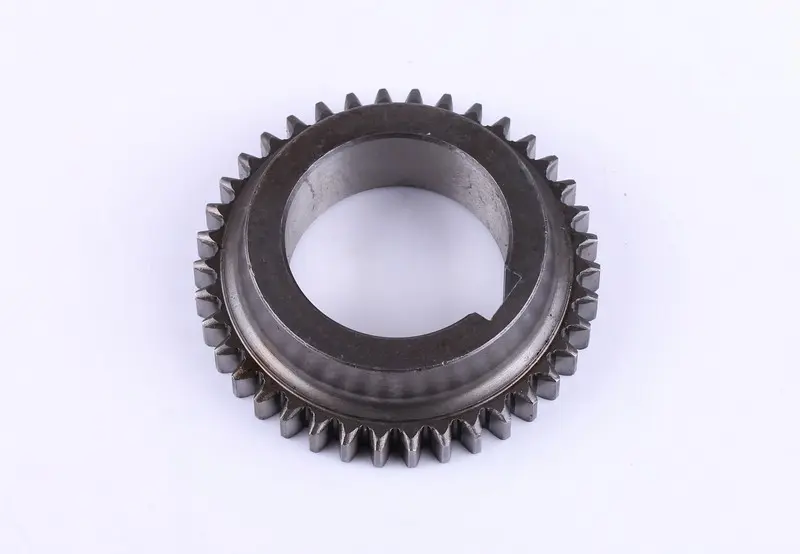

Деталь має зовнішній зубчастий вінець, центральний посадковий отвір із пазом і кільцевий виступ. Під час порівняння зі знятою шестернею перевіряють кожну з цих ділянок. Однакова кількість зубців не визначає всіх параметрів посадки: ширина деталі та висота виступу впливають на її положення в коробці, а отвір і паз повинні відповідати спряженим поверхням вала.

Посилений гул на другій передачі, стукіт під навантаженням або металеві частинки в мастилі — привід оглянути механізм. Ці симптоми можуть виникати через пошкодження зубців, зношення підшипників, вала чи сусідньої шестерні. Підставою для заміни самої деталі є тріщини, відколи, викришування контактних поверхонь, значне спрацювання зубців або пошкоджений посадковий отвір. Якщо залишити причину зношення без уваги, нова шестерня також швидко зазнає пошкоджень.

Як перевірити відповідність

• Звірте призначення для другої передачі та кількість зубців — 38.
• Порівняйте зовнішній діаметр вінця, загальну ширину й ширину зубчастої частини.
• Перевірте діаметр посадкового отвору, розміри та форму паза.
• Зіставте висоту кільцевого виступу, уступи та розташування торців.
• Перевірте профіль зубців і відповідність шестерні, з якою вони входять у зачеплення.

Зняту деталь спочатку очищають від мастила та бруду, щоб не пропустити пошкодження й отримати точніші виміри. Ділянки зі значним спрацюванням не дають надійного уявлення про початкові розміри, тому посадку додатково звіряють із валом і документацією коробки. Уламки зруйнованої шестерні варто зберегти для порівняння будови, проте вимірювання по зламаних краях не замінює перевірки цілих поверхонь. Збігу лише зовнішнього діаметра недостатньо для правильного добору.

Що врахувати під час заміни

Розбираючи коробку, фіксують орієнтацію шестерні та послідовність втулок, шайб і стопорних деталей, якщо вони передбачені конструкцією. Перед установленням перевіряють зубці парної шестерні, посадкові поверхні вала та підшипники. Пошкоджені суміжні деталі оцінюють окремо й за потреби замінюють разом із шестернею. Інакше люфт вала або нерівномірний контакт зубців залишаться навіть після ремонту.

Шестерню встановлюють у належному положенні та дотримуються послідовності складання коробки. Для посадки використовують відповідний інструмент, прикладаючи зусилля до призначених для цього поверхонь; бити по зубцях не можна. Після складання перевіряють надійність фіксації, осьовий зазор згідно з вимогами механізму та обертання без заїдання. Перед роботою під навантаженням переконуються, що передача вмикається повністю й стороннього стукоту немає. Помилка в посадці або положенні вінця порушує зачеплення, прискорює спрацювання та може пошкодити сусідні деталі.
