Шестерня 2-ї та 4-ї передачі рухома Z34/23 Jinma 404 AMG

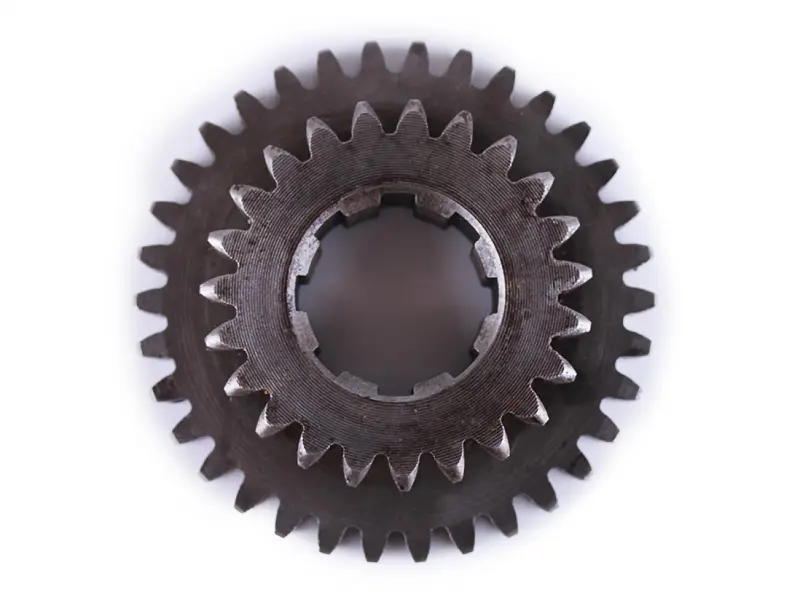

Рухома шестерня 2-ї та 4-ї передачі Z34/23 призначена для коробки передач Jinma 404. Вона бере участь у передаванні крутного моменту та виборі відповідних ступенів. Її замінюють, коли пошкоджені зубці або посадка заважають нормальному зачепленню. Справна шестерня має переміщуватися вздовж вала без заїдання та повністю ставати в положення, потрібне для ввімкнення передачі.

Будова шестерні

Деталь має два зубчасті вінці різного діаметра та центральний отвір із внутрішніми шліцами. Позначення Z34/23 означає 34 і 23 зубці. Через шліцьове з’єднання шестерня отримує обертання від вала й водночас може зміщуватися вздовж нього. Для підбору потрібно враховувати обидва вінці: однакова кількість зубців лише на одному з них ще не означає, що деталь підійде до коробки.

Ознаки зношення

Скрегіт під час перемикання, сторонній шум під навантаженням, самовільне вимикання передачі та металеві частинки в мастилі — приводи перевірити стан шестерень. Причина може бути й у сусідніх деталях, тому самих симптомів недостатньо для висновку про заміну. Після розбирання оглядають зубці: шукають відколи, тріщини, викришування поверхонь, помітне стоншення та пошкоджені торці.

Внутрішні шліци також потребують перевірки. Зношені грані збільшують люфт на валу, а задирки ускладнюють осьове переміщення. Шестерня може пошкоджуватися через ударні навантаження, неповне роз’єднання зчеплення під час перемикання, недостатнє змащення або роботу зі зношеними спряженими деталями. Усунення причини поломки допомагає уникнути повторного пошкодження після ремонту.

Як перевірити відповідність

Порівняйте нову й зняту шестерні за кількістю зубців обох вінців, зовнішніми діаметрами, шириною та розташуванням вінців один відносно одного. Звірте загальну висоту, кількість і профіль внутрішніх шліців, розміри посадкового отвору, виступи й торцеві поверхні. Якщо передбачено паз під вилку перемикання, перевірте його ширину та положення. Невідповідність може завадити складанню або залишити зубці в неповному зачепленні.

На що зважати під час монтажу

Розбираючи коробку, збережіть порядок деталей на валу та орієнтацію шестерні. Перевірте зубчасті вінці, з якими вона працює, шліци вала, вилку перемикання й підшипники. Їхні пошкодження здатні спричиняти перекіс, шум або туге перемикання навіть після встановлення нової деталі. Шайби, втулки та стопорні елементи оглядають і замінюють за наявності зносу чи пошкоджень. Уламки зубців і продукти зношення прибирають із коробки.

Встановлюйте шестерню за послідовністю, наведеною в посібнику до конкретної коробки передач, із дотриманням належних зазорів і способу фіксації. Не забивайте її на шліци: якщо деталь не сідає вільно, перевірте відповідність посадки, чистоту поверхонь і наявність задирок. Після складання перевіряють обертання, хід шестерні та повноту ввімкнення передач, а змащення відновлюють відповідно до вимог техніки. Хибна посадка або неповне зачеплення прискорюють зношення зубців і можуть пошкодити спряжену шестерню.
