Шестерня 2-ї передачі проміжного вала КПП Z-8/27 DongFeng 240/244 AMG

Призначення шестерні

Шестерня 2-ї передачі проміжного вала КПП Z-8/27 призначена для DongFeng 240/244. Вона працює в механізмі коробки передач і передає обертання через зубчасте зачеплення. Під час ремонту другої передачі перевіряють стан самої шестерні та деталей, з якими вона з’єднується. Нова деталь не усуне люфт на зношеному валу й не відновить пошкоджені зубці парної шестерні.

Будова та перевірка відповідності

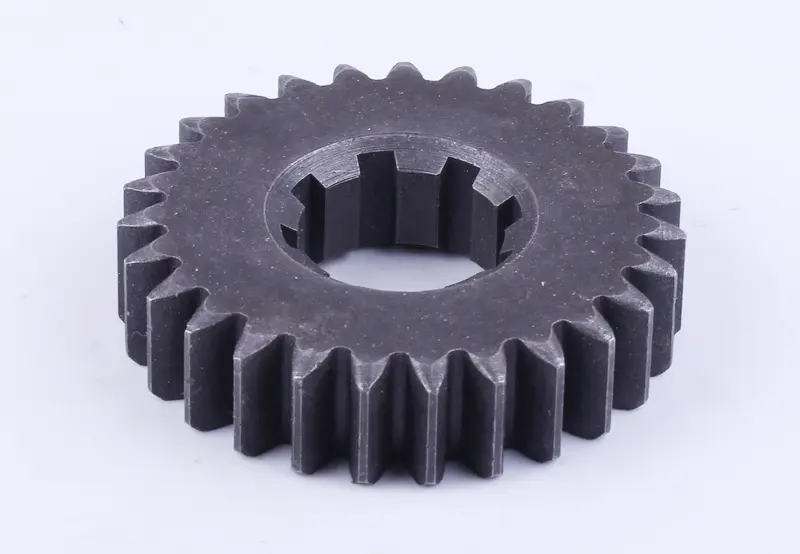

Шестерня має зовнішні прямі зубці й центральний отвір із внутрішніми шліцами. Зовнішній вінець працює в парі з іншою шестернею, а шліци забезпечують з’єднання з валом. Точність обох з’єднань впливає на роботу передачі: зубчасті вінці мають правильно зачіплюватися, а посадка повинна відповідати профілю вала. Однаковий зовнішній діаметр ще не означає, що деталі можна замінювати одна одною.

Для підбору використовуйте позначення Z-8/27 та порівняйте деталь зі знятою шестернею. Перевірте кількість зовнішніх зубців, число і форму внутрішніх шліців, зовнішній та посадковий діаметри, загальну товщину. Зверніть увагу на торці, фаски й розташування посадкових поверхонь. Відмінність у товщині може змістити шестерню вздовж вала та порушити потрібні зазори. Якщо зношення або руйнування заважає точно виміряти стару деталь, додатково звірте її з каталогом деталей конкретної коробки передач.

Ознаки зношення

Шестерню оглядають за наявності сколів, тріщин, викришування поверхонь зубців або помітного спрацювання шліців. Гул чи стукіт під час руху на другій передачі є приводом перевірити коробку, але не вказує однозначно на цю шестерню. Джерелом шуму можуть бути підшипники, парний зубчастий вінець або порушене положення валів. Пошкоджені зубці нерівномірно сприймають навантаження, а уламки можуть потрапити до інших зачеплень.

Разом із шестернею огляньте зубці парної деталі, шліци проміжного вала, підшипники та засоби осьової фіксації. Нерівномірне спрацювання по ширині зубця, задири й сліди перекосу потребують з’ясування причини. Нестача мастила, перевантаження та люфт опор здатні прискорювати руйнування зубчастої пари. Супутні деталі замінюють за результатами огляду: пошкоджений парний вінець може швидко зіпсувати нову шестерню навіть після правильної установки.

Що врахувати під час заміни

Для заміни потрібне розбирання КПП відповідно до настанови для конкретної техніки. Під час демонтажу зберігають порядок втулок, шайб і фіксаторів, якщо вони є в конструкції. Перед встановленням очищають посадкові поверхні, прибирають продукти зношення та перевіряють стан вала. Шестерня має зайняти передбачене осьове положення й бути належно зафіксована. Не можна забивати її ударами по зубцях або силоміць насаджувати на шліци, які не збігаються.

Після складання перевіряють вільне обертання, роботу зачеплення та осьові зазори за вимогами до КПП. До запуску забезпечують належне змащування, а першу перевірку проводять без різкого навантаження. Заїдання, сторонній стукіт чи утруднене вмикання передачі означають, що складання потрібно перевірити повторно. Невідповідна посадка або профіль зубців можуть спричинити швидке зношення шестерні та пошкодження вала й парного вінця.
