Шестерня 2-ї передачі вторинного вала Z-8/28 DongFeng 240/244 AMG

Шестерня 2-ї передачі вторинного вала Z-8/28 DongFeng 240/244 AMG призначена для ремонту коробки передач. Вона передає крутний момент у зачепленні з парною шестернею під час роботи другої передачі. Центральний отвір із внутрішніми шліцами забезпечує сполучення з валом. Заміна має відновити правильний контакт зубців і розташування деталі в коробці, тому під час підбору враховують усю її геометрію.

Будова та ознаки зношення

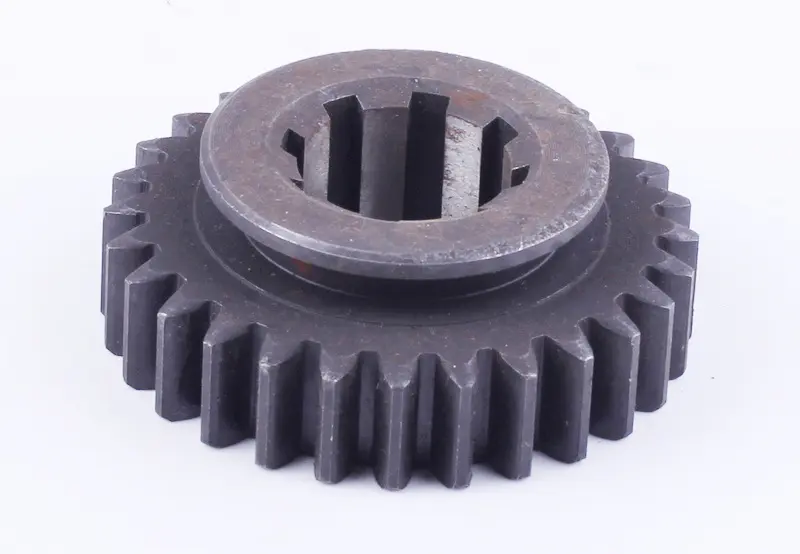

Деталь має зовнішні прямі зубці, внутрішні шліци та маточину, що виступає з одного боку. Розташування маточини визначає положення зубчастого вінця відносно сусідніх деталей. Інша висота виступу або неправильна орієнтація під час складання можуть змістити вінець і порушити зачеплення, навіть якщо шестерня надягається на вал.

Посилений шум саме на другій передачі, стукіт під навантаженням і металеві частинки в оливі — причини перевірити стан коробки. Такі симптоми не доводять несправність однієї шестерні: джерелом можуть бути й суміжні деталі. Після розбирання оглядають зубці, шукають відколи, тріщини, викришування та нерівномірний знос. На внутрішніх шліцах перевіряють грані й сліди зминання. Помітний люфт між шестернею та валом також потребує перевірки обох поверхонь сполучення.

Як підібрати заміну

Позначення Z-8/28 варто звіряти разом із будовою знятої деталі. Порахуйте зовнішні зубці та внутрішні шліци, порівняйте їхній профіль. Виміряйте зовнішній діаметр, ширину зубчастого вінця, загальну висоту, діаметр і виступ маточини. Перевірте форму торців та посадку на валу. Збіг лише одного розміру не підтверджує взаємозамінність: відмінність шліців завадить установленню, а невідповідний профіль зубців порушить контакт із парною шестернею.

Для вимірювань обирайте ділянки старої шестерні, які зберегли форму. Сильно зношені грані або оббиті торці не дадуть точного орієнтира. Якщо деталь зруйнована, підбір виконують за документацією конкретної коробки та її спряженими деталями. Неправильно підібрана шестерня може спричинити шум, заїдання, прискорене зношення зубців і пошкодження вала. Вільного місця в корпусі недостатньо — потрібні відповідна посадка й правильне положення вінця.

Що перевірити під час заміни

Коробку розбирають у послідовності, передбаченій її конструкцією. До демонтажу запам’ятовують або фіксують, куди спрямована маточина, як стоять шайби, втулки та фіксатори, якщо вони є в цьому з’єднанні. Місце встановлення очищають від забруднень і продуктів зносу. Поряд із шестернею оглядають шліци вала, зубці парної деталі та найближчі підшипники. Пошкоджене зачеплення або люфт опори можуть швидко зіпсувати нову деталь, тому ці несправності усувають під час того самого ремонту.

Під час складання поверхні сполучення змащують оливою, передбаченою для коробки. Шестерню встановлюють без перекосу й ударів по зубцях. Якщо вона не сідає на місце, перевіряють відповідність шліців і відсутність задирок, а не збільшують зусилля. Після встановлення відновлюють штатне кріплення, контролюють осьові зазори за документацією та перевіряють обертання механізму. Перш ніж давати навантаження, переконуються, що передача вмикається правильно. Заїдання чи сторонній стукіт потребують повторної перевірки складання.
