Шестерня другої передачі Z-23/26 для Foton 354/404 AMG

Шестерня другої передачі Z-23/26 для Foton 354/404 AMG призначена для ремонту коробки передач. Вона бере участь у передаванні обертання й крутного моменту під час руху на другій передачі. Справні зубці та належна посадка на сполучених поверхнях потрібні для роботи зачеплення без ударів і надмірного люфту. Щоб підібрати заміну, потрібно зіставити зі знятою деталлю зубчастий вінець, внутрішній профіль і розміри: самої назви передачі недостатньо.

Будова та ознаки зношення

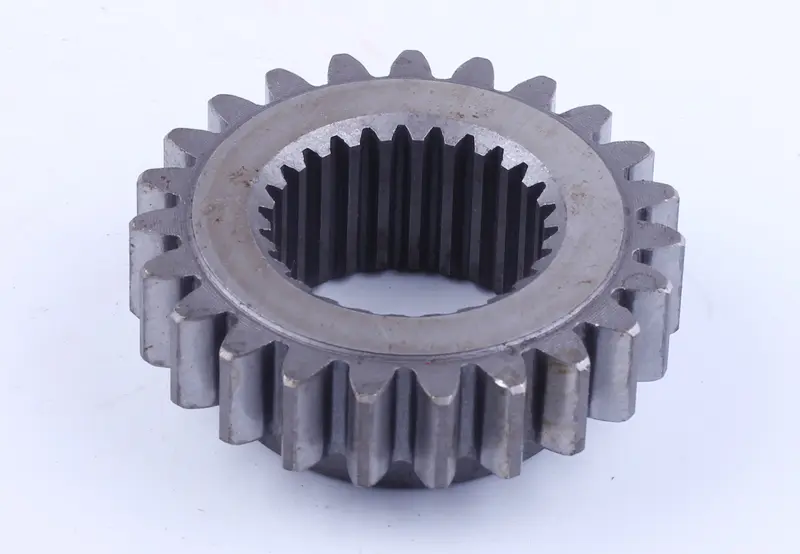

Шестерня має зовнішній прямозубий вінець і центральний отвір із внутрішніми шліцами. Зовнішні зубці входять у зачеплення з парною шестернею, а шліцьовий профіль з'єднує деталь зі сполученою частиною коробки. Під час огляду перевіряють обидві ділянки. Навіть цілий зубчастий вінець не усуне люфт, спричинений зношенням внутрішніх шліців. Стан торців також впливає на правильне розташування шестерні в зібраному механізмі.

Гул чи стукіт на другій передачі, ривки під навантаженням і збільшений люфт у з'єднанні є приводом перевірити коробку. Ці ознаки не вказують лише на одну шестерню, тому потребу в заміні визначають після розбирання й огляду. На зубцях шукають відколи, тріщини, викришування контактних поверхонь і задири, у шліцьовому отворі — помітне спрацювання профілю. Перевантаження, удари під час перемикання та недостатнє змащення можуть прискорити пошкодження зачеплення й посадки.

Як перевірити відповідність

Під час порівняння збережіть позначення Z-23/26 і окремо перевірте будову знятої шестерні. Порахуйте зовнішні зубці та внутрішні шліци, зіставте їхній профіль і напрямок. Виміряйте зовнішній діаметр, загальну товщину та ширину зубчастого вінця, порівняйте розміри шліцьового отвору. Зверніть увагу на торці, уступи й фаски: вони визначають розташування деталі відносно сусідніх частин коробки. Однаковий зовнішній діаметр ще не означає, що шестерні взаємозамінні.

Разом зі знятою деталлю огляньте парну шестерню, сполучені шліци, опори вала та деталі осьової фіксації. Відколи або значне спрацювання сусіднього вінця можуть швидко пошкодити нові зубці. Надмірний люфт в опорах порушує правильне зачеплення, тож заміна лише шестерні не завжди усуває шум. Пошкоджені сполучені деталі замінюють за результатами огляду. Можливість повторного використання стопорних елементів перевіряють за їхнім станом і вимогами до ремонту коробки.

Заміна та контроль складання

Для встановлення шестерні коробку розбирають у послідовності, передбаченій для конкретного механізму. Перш ніж знімати деталь, запам'ятовують її орієнтацію та розташування сусідніх шайб, втулок і фіксаторів, якщо вони є в конструкції. Посадочні поверхні очищають і перевіряють на задирки. Шліци суміщають без перекосу; забивати шестерню ударами по зубцях не можна. Якщо потрібне запресовування, зусилля передають через відповідну оправку.

Після складання перевіряють осьову фіксацію, вільне обертання та зачеплення відповідно до вимог коробки. До навантаження переконуються, що передача вмикається без заїдання й стороннього стукоту. Помилка в товщині деталі, профілі зубців або шліців може спричинити перекіс, неповне зачеплення та пошкодження сусідніх частин. Якщо під час монтажу шестерня не стає на місце, спочатку перевіряють її відповідність і положення, а не збільшують зусилля.
