Шестерня 1-ї передачі Z-44 Jinma 254 AMG

Шестерня 1-ї передачі Z-44 для Jinma 254 працює в коробці передач і передає крутний момент на першому ступені. Позначення Z-44 означає 44 зубці. Таку деталь встановлюють під час ремонту зубчастої передачі, коли стара шестерня має пошкоджені зубці або посадковий отвір. Перша передача дає змогу рухатися з малою швидкістю та отримувати тягове зусилля, тому справне зачеплення потрібне для рівномірної роботи трансмісії під навантаженням.

Будова та ознаки зношення

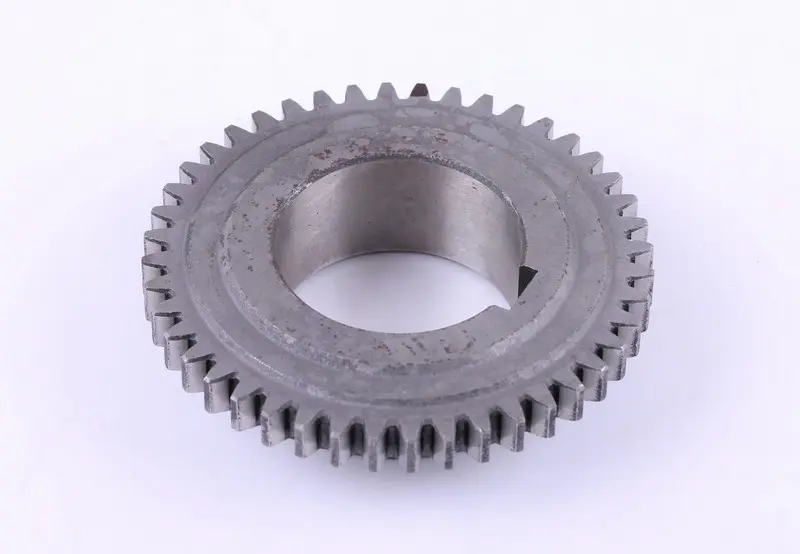

Конструкція має зовнішній вінець із прямими зубцями та центральний посадковий отвір зі шпонковим пазом. Вінець взаємодіє з парною шестернею, а посадка на валу й шпонкове з’єднання забезпечують передавання зусилля між валом і деталлю. Для встановлення мають збігатися не лише кількість зубців, а й геометрія вінця, ширина шестерні та форма посадкової частини.

Шестерню замінюють за наявності відколів, тріщин, викришування на робочих поверхнях зубців, вираженої сходинки зношення або розбитого шпонкового паза. Гул, стукіт чи ривки під час руху на першій передачі — привід перевірити зачеплення. Однак такі прояви можливі й через люфт вала або зношені підшипники, тож рішення про заміну приймають після огляду. Обов’язково перевіряють парну шестерню: її пошкоджені зубці можуть прискорити зношення нової деталі.

Як перевірити відповідність

Орієнтуйтеся на зняту шестерню та схему конкретної коробки передач. Кількість 44 зубці сама по собі не визначає сумісність. Порівняйте зовнішній діаметр, ширину зубчастого вінця, загальну товщину, діаметр посадкового отвору, ширину й розташування шпонкового паза. Окремо звірте виступи, заглиблення та упорні поверхні на торцях: вони визначають положення деталі відносно сусідніх частин механізму.

Крок і профіль зубців мають відповідати парній шестерні. Схожі габарити не забезпечують правильного зачеплення, а однаковий діаметр отвору ще не підтверджує потрібну посадку. Помилка добору може спричинити контакт лише краями зубців, шум, перегрівання та руйнування вінця. Якщо отвір старої шестерні зношений, його заміри потрібно зіставити зі станом посадкової поверхні вала та технічними даними коробки.

Заміна та контроль складання

Під час розбирання зафіксуйте, яким боком стояла шестерня та в якій послідовності розміщувалися дистанційні втулки, шайби й фіксатори, якщо вони передбачені конструкцією. Приберіть із місця складання продукти зношення. Перевірте вал, шпонку, паз на валу та підшипники: задирки, розбита посадка й люфт заважають правильно встановити деталь. Пошкоджену шпонку та зношені деталі фіксації замінюють за результатами огляду.

Дотримуйтеся передбаченої орієнтації шестерні, способу посадки та осьових зазорів, зазначених у керівництві до коробки передач. Не завдавайте ударів по зубцях і не намагайтеся компенсувати невідповідну посадку затягуванням кріплення. Після складання перевірте фіксацію та обертання механізму без заклинювання. Початкову перевірку виконують без робочого навантаження, далі стежать за шумом і плавністю ходу. Якщо з’явився повторний стукіт або механізм обертається туго, перевірте складання до подальшої експлуатації.
