Шестерня 1-ї передачі проміжного вала КПП Z-8/23 DongFeng 240/244 AMG

Шестерня 1-ї передачі проміжного вала КПП Z-8/23 DongFeng 240/244 AMG призначена для ремонту механізму першої передачі. Через зачеплення із суміжною шестернею вона передає обертання та бере участь у зниженні швидкості руху зі збільшенням тягового зусилля. Для відновлення коробки потрібна деталь із відповідним профілем зубців і посадкою: це визначає правильність зачеплення та розташування шестерні відносно сусідніх деталей.

Будова та ознаки зношення

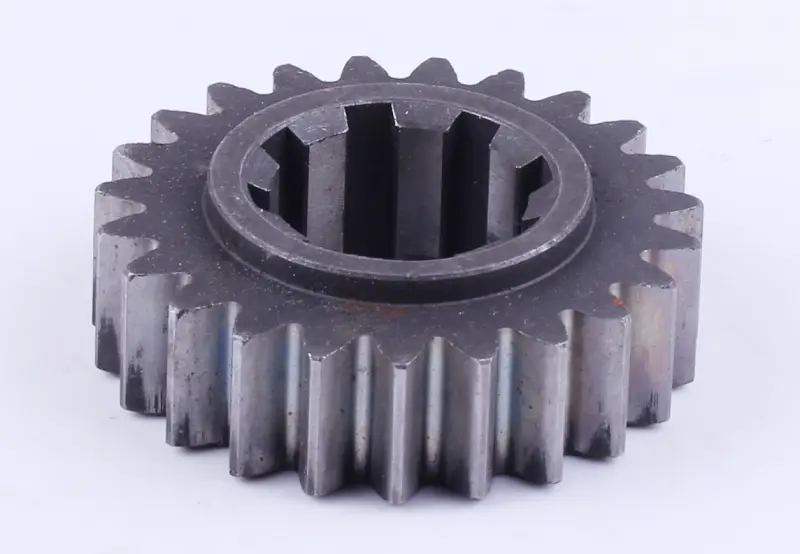

Конструкція поєднує зовнішні прямі зубці, центральний отвір із внутрішніми шліцами та кільцевий виступ навколо отвору. Зубчастий вінець працює в парі з іншою шестернею, а шліци з'єднують деталь із валом. Тому під час порівняння недостатньо перевірити лише зовнішній діаметр. Відмінності посадки або форми торців можуть завадити встановленню чи змістити шестерню відносно її пари.

Деталь замінюють у разі тріщин, відколів зубців, глибоких раковин на поверхнях контакту, значного спрацювання профілю або пошкодження шліців. Гул і стукіт під навантаженням на першій передачі — привід перевірити зачеплення. Водночас джерелом шуму можуть бути підшипники або інші деталі коробки, тому висновок роблять після огляду. Різкі удари під час перемикання, надмірне навантаження та недостатнє змащення прискорюють зношення. Якщо залишити причину несправності, сама заміна шестерні не розв'яже проблему надовго.

Як перевірити відповідність

Зіставте позначення Z-8/23, кількість і профіль зовнішніх зубців, кількість та форму внутрішніх шліців. Порівняйте зовнішній діаметр, розмір посадкового отвору, загальну ширину й ширину зубчастого вінця. Окремо перевірте висоту кільцевого виступу та його положення щодо торців. Ці параметри визначають осьове розташування шестерні й контакт зубців у парі. Коли знята деталь має сильні пошкодження, розміри та геометрію, які вже неможливо перевірити, уточнюють за каталогом саме тієї коробки, яку ремонтують.

Що врахувати під час заміни

Перед розбиранням зафіксуйте, яким боком стоїть шестерня, а також послідовність сусідніх втулок, шайб і фіксаторів. Після демонтажу очистьте посадкові поверхні та огляньте шліци вала. Перевірте зубці парної шестерні й підшипники, що утримують вал у потрібному положенні. Пошкоджена суміжна шестерня порушуватиме контакт із новою, а зношені опори можуть спричинити перекіс. Виявлені дефекти цих деталей потрібно усунути під час ремонту, пошкоджені елементи фіксації — замінити.

Встановлюйте шестерню за порядком складання, наведеним у ремонтній документації коробки. Якщо посадка не збігається, перевірте шліци, орієнтацію та наявність задирок; не намагайтеся посадити деталь ударами по зубцях. Змастіть поверхні контакту оливою, передбаченою для КПП, відновіть фіксацію та перевірте осьові зазори. Перед роботою під навантаженням переконайтеся, що механізм обертається без заклинювання, а передачі вмикаються належним чином. Невідповідна ширина, посадка чи геометрія зубців можуть призвести до шуму, зміщення зачеплення та швидкого пошкодження обох шестерень.
