Шатун гідравлічного поршня підйомника Jinma 200/204/240/244 AMG

Шатун гідравлічного поршня підйомника Jinma 200/204/240/244 AMG передає зусилля від поршня до механізму піднімання. Деталь потрібна для ремонту, якщо стрижень пошкоджений або з'єднання зношене й має надмірний люфт. Щоб підібрати заміну, звіряють не лише модель техніки, а й геометрію знятого шатуна: вона визначає взаємне положення деталей і можливість руху на повному ході.

Як працює шатун

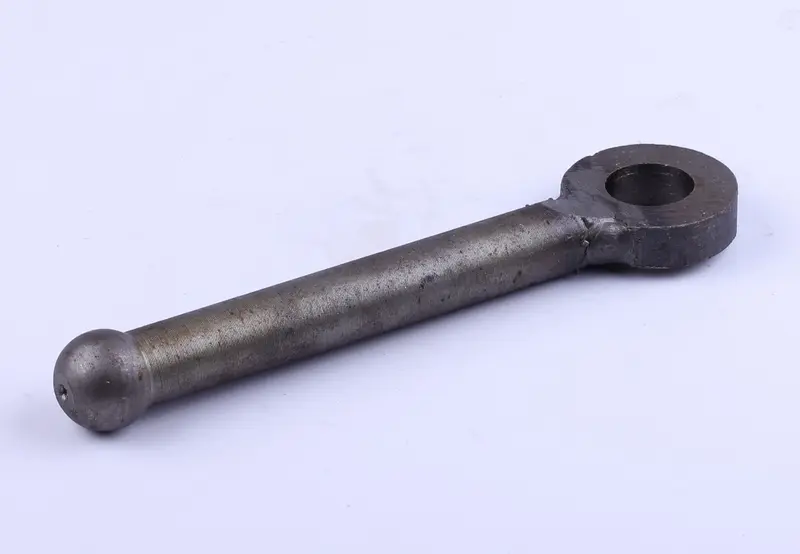

Конструкція складається з видовженого круглого стрижня, вушка з наскрізним отвором на одному кінці та округлої головки на іншому. Вушко утворює шарнірне з'єднання, а головка передає зусилля через контакт зі спряженою деталлю. Шатун пов'язує переміщення поршня з поворотом механізму підйомника. Правильне положення під час складання потрібне, щоб обидва кінці працювали без перекосу, а стрижень не впирався в сусідні частини.

Ознаки пошкодження

Шатун замінюють, якщо стрижень зігнувся, з'явилися тріщини, пошкодилося вушко або є значне спрацювання отвору чи контактної поверхні головки. Стукіт, зайвий вільний хід і ривки під час піднімання можуть супроводжувати зношення з'єднання. Проте лише за поведінкою підйомника визначити несправність шатуна не можна: одночасно перевіряють палець і поверхні, з якими він працює.

Огляньте краї отвору та місце переходу стрижня у вушко. Задирки, сліди ударів і нерівномірне спрацювання допомагають виявити перекіс або заклинювання. Якщо знята деталь погнута, спочатку з'ясуйте причину перевантаження чи обмеження руху. Встановлення нового шатуна без усунення цієї причини може закінчитися повторним пошкодженням.

Як перевірити відповідність

• Зіставте загальну довжину та відстань від центра отвору вушка до опорної частини округлої головки.
• Звірте діаметр стрижня, форму головки та її прилягання до відповідної поверхні.
• Перевірте діаметр отвору, товщину й зовнішній контур вушка, розташування отвору відносно стрижня.
• Порівняйте посадку з'єднувального пальця та спосіб його штатної фіксації.

Перед вимірюванням очистьте знятий шатун. Зношений отвір часто втрачає круглу форму, тому його найбільший розмір не є орієнтиром для правильної посадки. Враховуйте стан пальця та ділянок з'єднання, які не мають помітного спрацювання. Надмірний зазор залишить люфт після ремонту, а занадто туга посадка перешкоджатиме вільному повороту шарніра.

Заміна та перевірка

Перш ніж розбирати механізм, опустіть навісне обладнання, унеможливте його мимовільний рух і скиньте тиск у гідросистемі за інструкцією техніки. Зафіксуйте для себе положення шатуна та кріплень. Очистьте місце встановлення, перевірте палець, деталі його фіксації та поверхню контакту з округлою головкою. Виражене зношення або пошкодження спряжених деталей — підстава замінити їх разом із шатуном.

Під час складання не допускайте перекосу й не підганяйте з'єднання силою. Відновіть штатну фіксацію та перевірте плавність руху спочатку без навантаження, а потім поступово під навантаженням. Невідповідна довжина або форма може обмежити хід підйомника, спричинити упирання в сусідні частини та прискорити зношення. Якщо механізм заїдає або з'явився стукіт, зупиніть перевірку й огляньте з'єднання.
